Trojpolni modularni odklopnik Schelinger C 16A 6 kA BM-A02-G8-3P-C16

Podroben opis izdelka

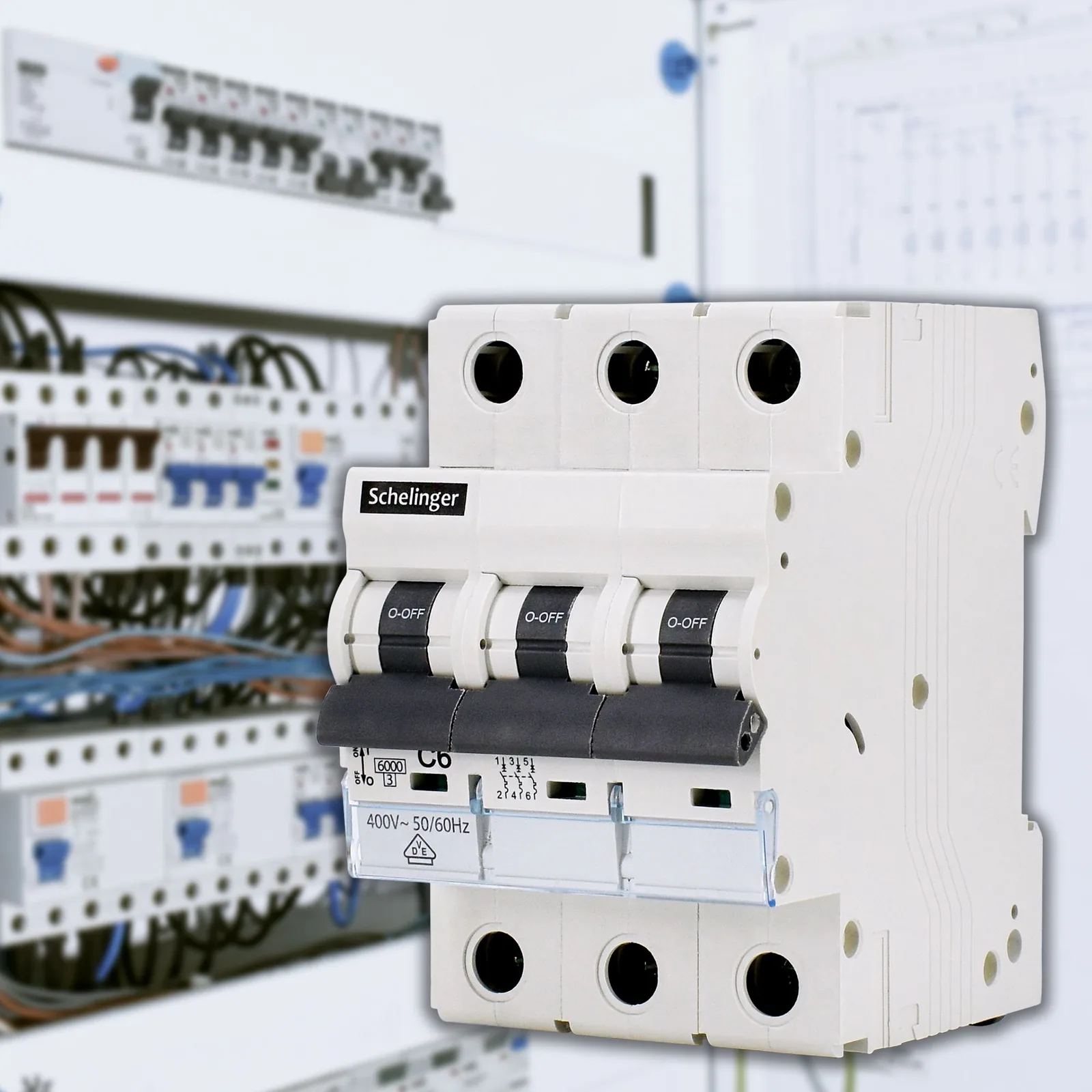

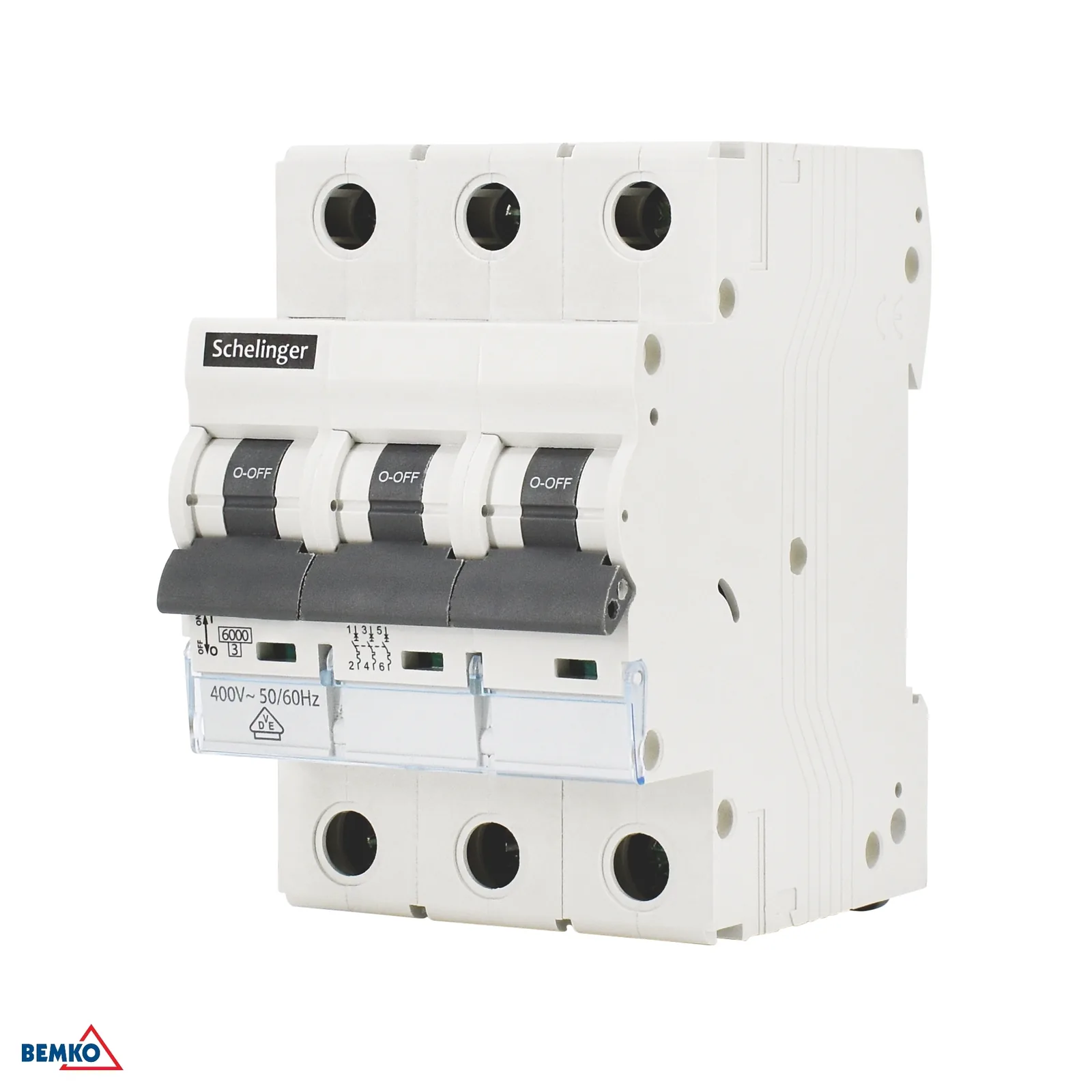

Trojpolni modularni odklopnik Schelinger C 16A 6 kA

Trojpolni modularni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi karakteristike C je primeren za običajne inštalacije z višjim zagonskim tokom, zaradi nazivnega toka 16 A pa pomaga varovati priključene naprave in vodnike. Gre za modularno izvedbo za montažo na DIN letev, ki zavzame 3 module. Kompaktne mere olajšajo vgradnjo v razdelilnik, stopnja zaščite IP20 pa ustreza uporabi v notranjih električnih inštalacijah.

• nazivni tok 16 A
• karakteristika C za standardno obremenitev z višjim zagonskim tokom
• izklopna zmogljivost 6 kA
• trpolna izvedba
• montaža v razdelilniku kot 3-modularna naprava

Glavne prednosti

Ta odklopnik je praktična izbira za trifazne priklope, kjer je pomembna zaščita vseh treh vodnikov hkrati. Nazivna napetost 400 V~ 50/60 Hz in izolacijska napetost Ui 400 V potrjujeta primernost za običajno omrežno uporabo. Prenapetost Uimp 4 kV povečuje odpornost naprave proti kratkotrajnim napetostnim konicam.

• zaščita trifaznih tokokrogov
• kompaktna modularna izvedba
• namenjen za običajno omrežno napetost 400 V~
• odpornost proti prenapetosti 4 kV
• praktično delovno temperaturno območje od -5 °C do +30 °C

Uporaba in združljivost

Odklopnik je primeren za električne inštalacije v razdelilnikih, kjer je potrebna trpolna zaščita tokokroga z nazivnim tokom 16 A. S svojo izvedbo je namenjen pregledni in prostorsko varčni montaži v modularnih razdelilnikih. Zaradi stopnje zaščite IP20 je namenjen za notranjo uporabo.

• trifazni električni tokokrogi
• modularni razdelilniki
• notranje električne inštalacije
• naprave in tokokrogi z zahtevano zaščito 16 A

Tehnični podatki

• Znamka: Schelinger
• Nazivni tok: 16 A
• Karakteristika: C
• Število polov: 3
• Nazivna napetost: 400 V~ 50/60 Hz
• Izolacijska napetost: Ui 400 V
• Prenapetost: Uimp 4 kV
• Izklopna zmogljivost pri kratkem stiku: 6000 A (6 kA)
• Stopnja zaščite: IP20
• Delovna temperatura: -5 °C do +30 °C
• Širina: 53 mm
• Dolžina: 81 mm
• Višina: 69 mm
• Število modulov: 3
• Pakiranje: 4 kos
• Kartonsko pakiranje: 40 kos
