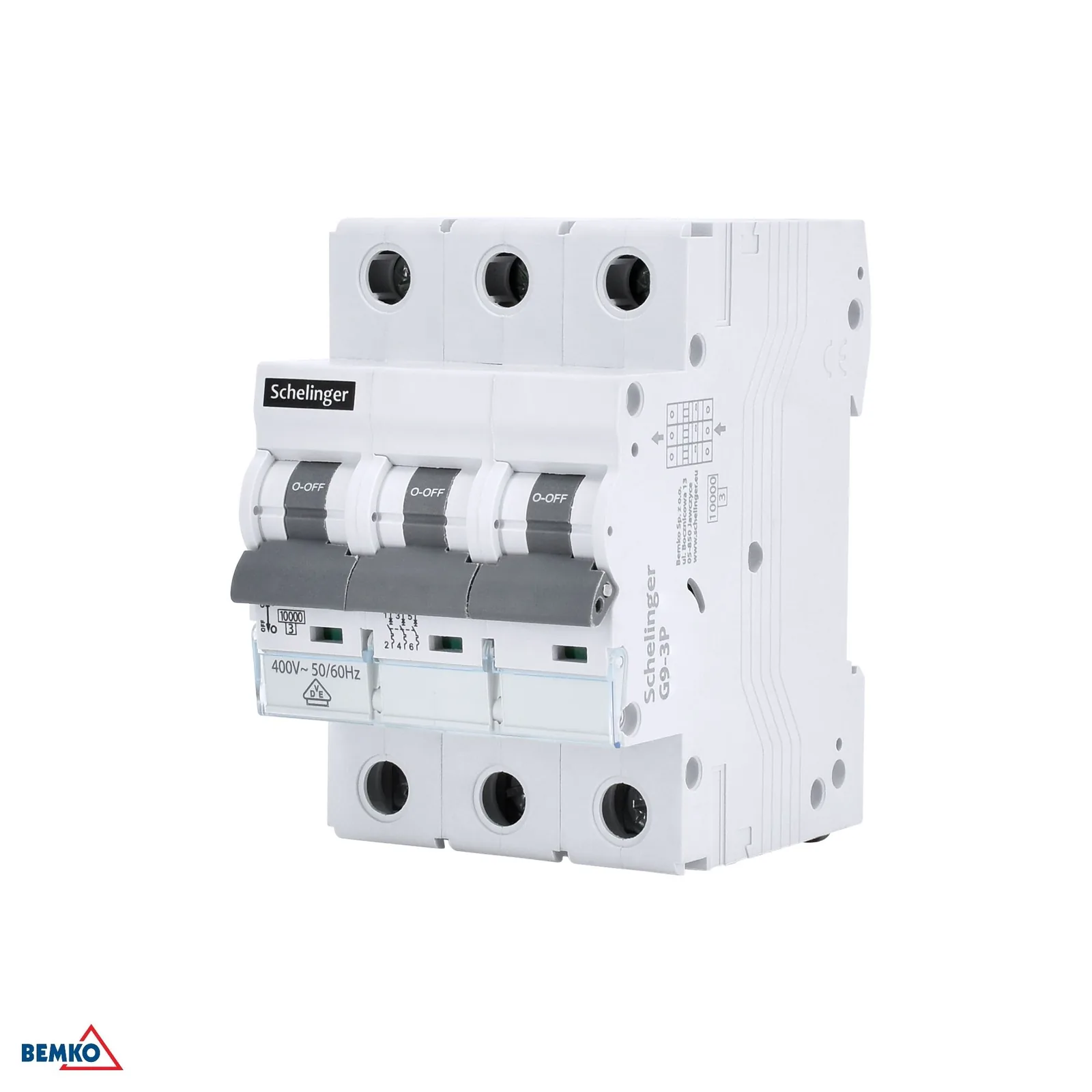

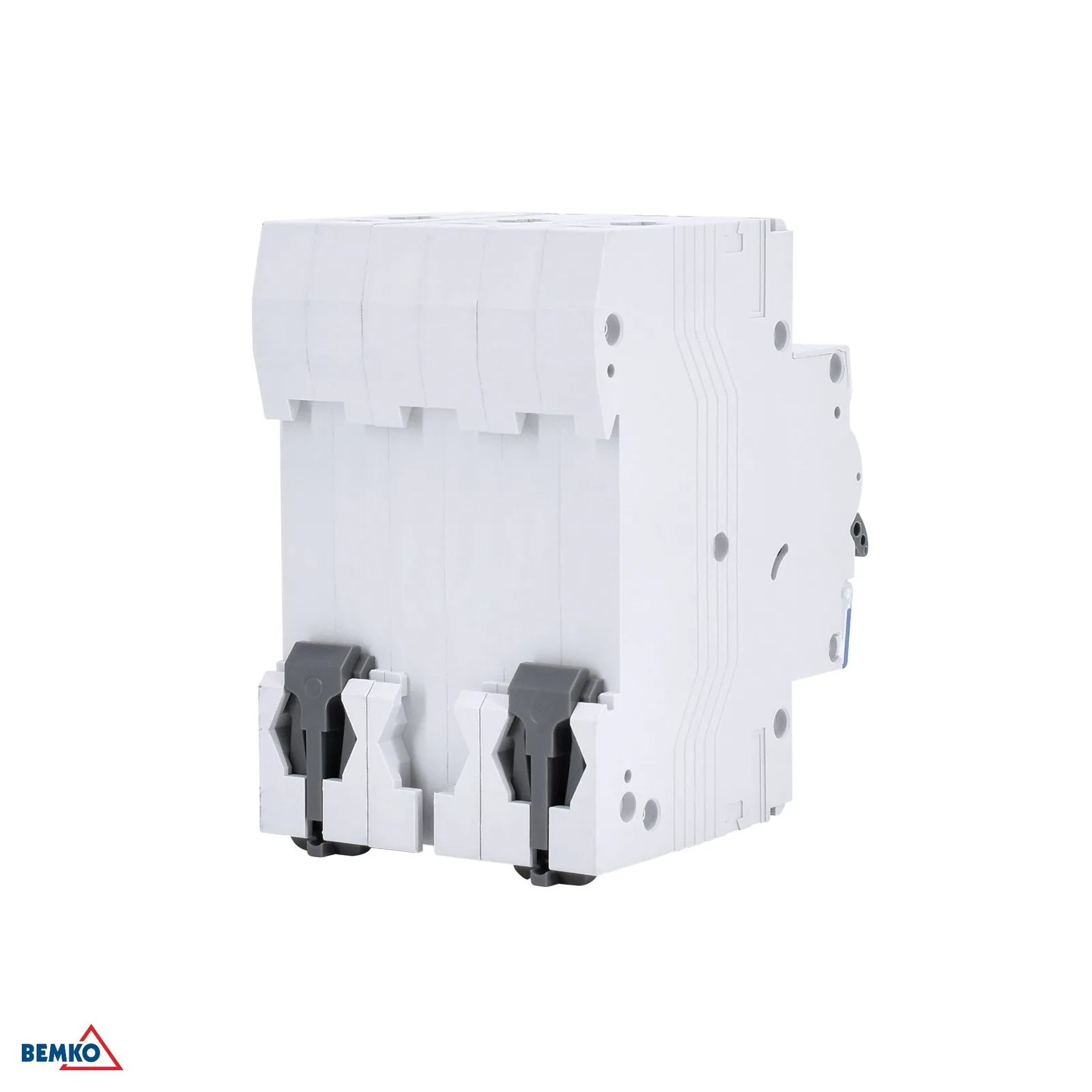

Tropolni modularni odklopnik 10 A C 10 kA Schelinger BM-A02-G9-3P-C10

Podroben opis izdelka

Tropolni modularni odklopnik Schelinger 10 A, karakteristika C, 10 kA

Tropolni modularni odklopnik Schelinger BM-A02-G9-3P-C10 je namenjen zanesljivi zaščiti trifaznih električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 10 A, izklopne karakteristike C in visoke kratkostične zmogljivosti 10 kA je primeren za razdelilne omarice, kjer sta pomembna varno in stabilno delovanje.

• Tropolna izvedba za trifazne tokokroge
• Nazivni tok 10 A
• Izklopna karakteristika C za običajne inštalacije z zagonskimi tokovi
• Kratkostična izklopna zmogljivost 10 kA
• Napetostna odpornost in tehnični parametri za uporabo v razdelilni omarici

Glavne prednosti

Odklopnik je zasnovan za montažo v modularne razdelilne omarice in zavzame 3 module. Kompaktne mere olajšajo vgradnjo v inštalacije, kjer je treba ohraniti pregledno razporeditev aparatov. Nazivna napetost 400 V~ 50/60 Hz in izolacijska napetost Ui 400 V podpirata uporabo v običajnih električnih razvodih.

• Kompaktna modularna izvedba
• Namenjen za omrežje 400 V~ 50/60 Hz
• Izolacijska napetost Ui 400 V
• Udarna napetost Uimp 4 kV
• Stopnja zaščite IP20 za uporabo v razdelilni omarici

Uporaba in združljivost

Ta tropolni odklopnik je primeren za trifazne tokokroge v stanovanjskih in poslovnih razdelilnih omaricah, kjer je potreben odklopnik s karakteristiko C in tokom 10 A. Pri montaži je pomembno upoštevati prostorske zahteve naprave in pogoje delovanja v območju temperatur od -5 °C do +30 °C.

• Primeren za trifazne električne tokokroge
• Namenjen za modularne razdelilne omarice
• Delovna temperatura od -5 °C do +30 °C
• Mere, primerne za vgradnjo v običajne inštalacije
• Združljiv z inštalacijami za 400 V~

Tehnični parametri

• Znamka: Schelinger
• EAN: 5900280980502
• Nazivni tok: 10 A
• Izklopna karakteristika: C
• Nazivna napetost: 400 V~ 50/60 Hz
• Izolacijska napetost: Ui 400 V
• Udarna napetost: Uimp 4 kV
• Kratkostična izklopna zmogljivost: 10 kA
• Število polov: 3
• Število modulov: 3
• Širina: 53 mm
• Višina: 69 mm
• Dolžina: 81 mm
• Stopnja zaščite: IP20
• Delovna temperatura: -5 °C do +30 °C
• Pakiranje: 4 kos
• Karton: 40 kos
