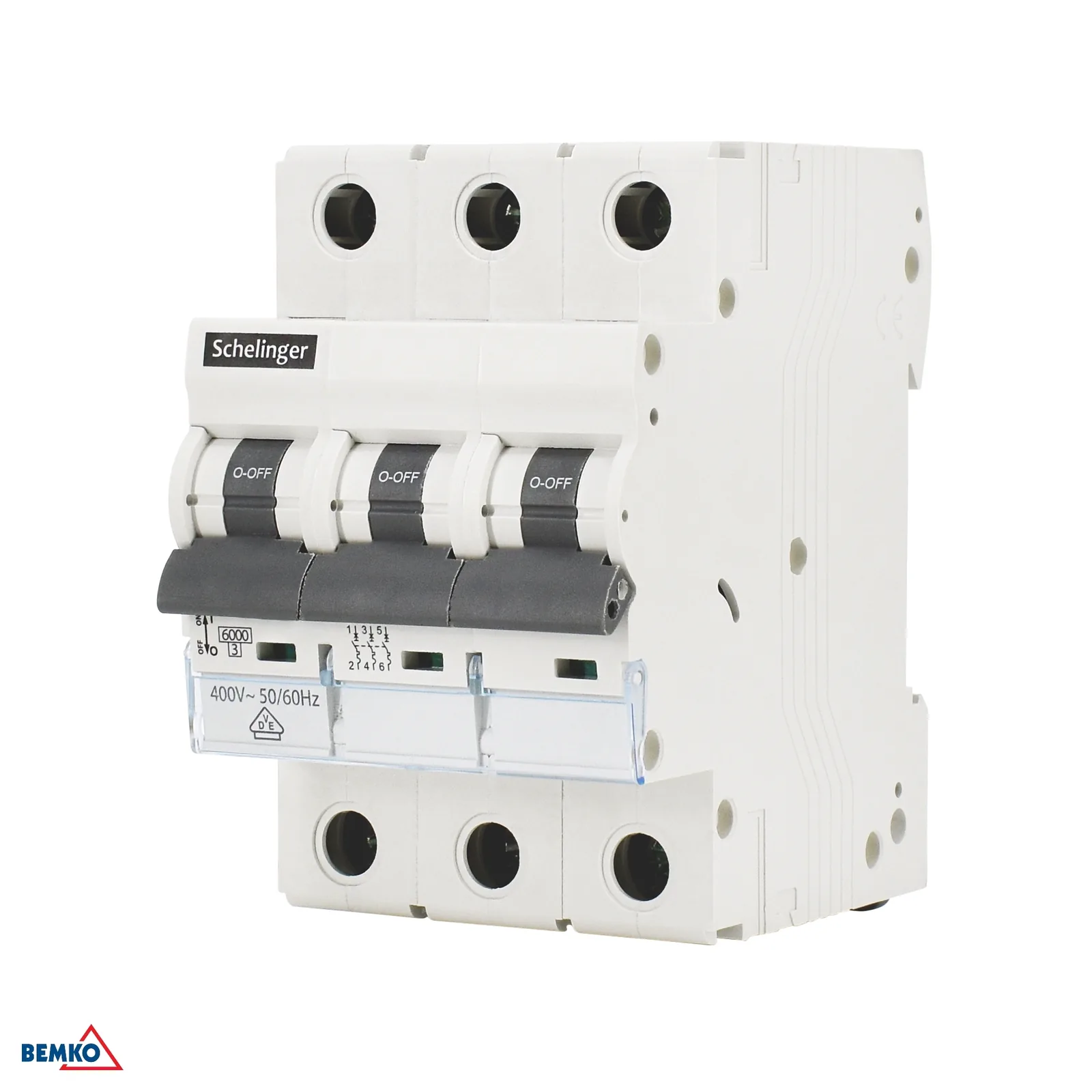

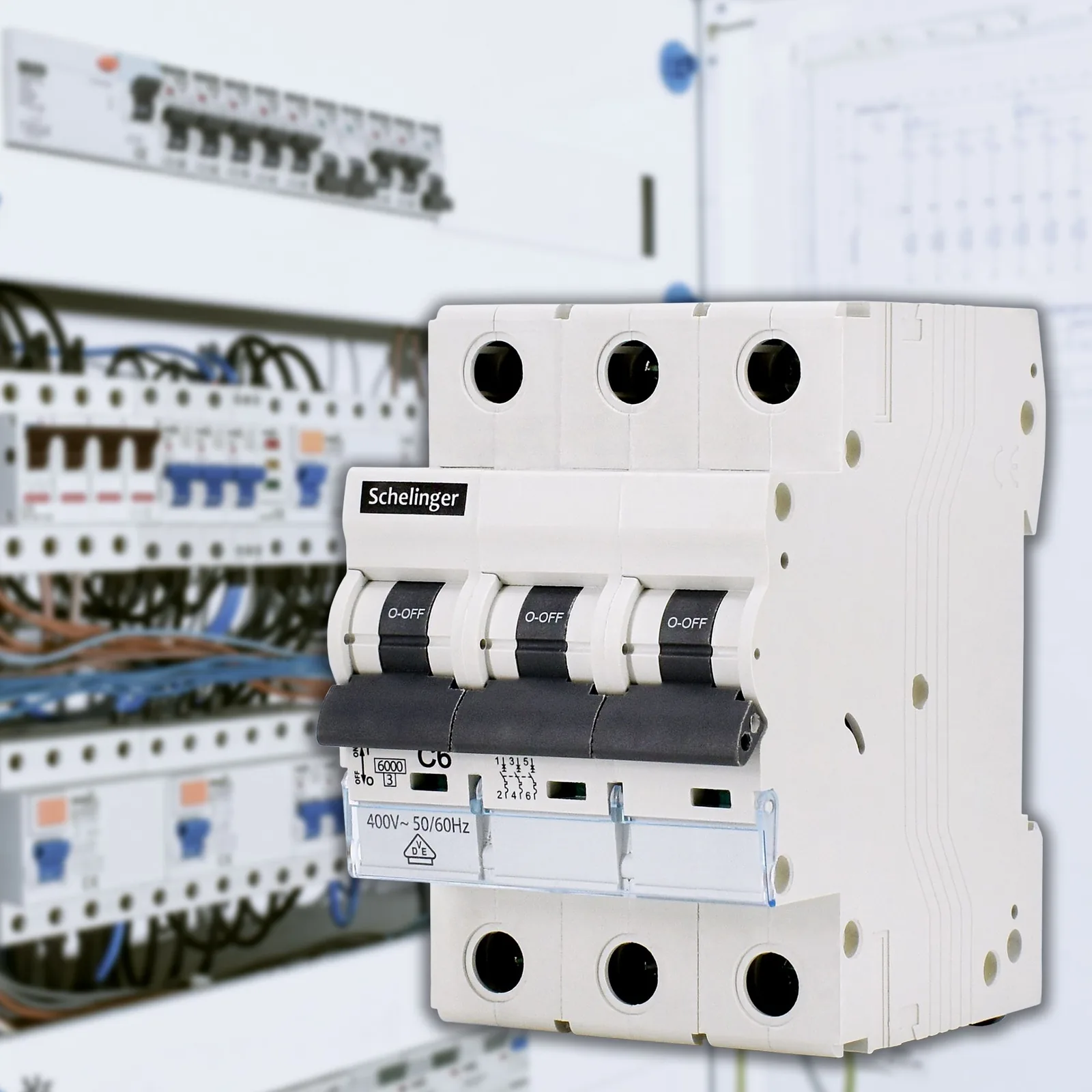

Tropólni modularni odklopnik 40A C 6KA Schelinger BM-A02-G8-3P-C40

Podroben opis izdelka

Tropólni modularni odklopnik 40A C 6kA Schelinger

Tropólni modularni odklopnik Schelinger BM-A02-G8-3P-C40 je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilni omarici. Zaradi nazivnega toka 40 A, karakteristike C in izklopne zmogljivosti 6 kA je primeren za običajne trifazne inštalacije, kjer sta pomembna stabilno delovanje ter zaščita pred preobremenitvijo in kratkim stikom.

• Tropólna izvedba za trifazno priključitev.
• Nazivni tok 40 A za zanesljivo zaščito tokokroga.
• Karakteristika C, primerna za tokokroge z višjim zagonskim tokom.
• Izklopna zmogljivost 6 kA za varno odklopitev ob okvari.
• Modularna izvedba s širino 3 modulov, primerna za razdelilno omarico.

Glavne prednosti

Odklopnik je zasnovan za montažo v modularne razdelilne omarice in zaradi kompaktnih mer ne zavzame veliko prostora. Nazivna napetost 400 V in frekvenca 50/60 Hz ga naredita primernega za uporabo v običajnih omrežjih. Stopnja zaščite IP20 zagotavlja osnovno zaščito pri montaži v razdelilno omarico.

• Kompaktne mere: 81 × 53 × 69 mm.
• Nazivna napetost 400 V ~ 50/60 Hz.
• Stopnja zaščite IP20 za uporabo v razdelilni omarici.
• Prenapetost do 4 kV po parametru Uimp.
• Znamka Schelinger.

Uporaba

Izdelek je primeren za zaščito trifaznih električnih tokokrogov v domačih in tehničnih inštalacijah, predvsem tam, kjer je potreben modularni odklopnik za razdelilno omarico z nazivnim tokom 40 A. Uporaben je pri tokokrogih s karakteristiko C, kjer se lahko pojavlja kratkotrajni višji zagonski tok.

• Za trifazne električne tokokroge.
• Za modularne razdelilne omarice.
• Za zaščito tokokrogov z višjim zagonskim tokom.
• Primerno za inštalacije z napetostjo 400 V.

Tehnični parametri

• Karton: 40 kosov
• Karakteristika: C
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V ~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: 40 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite: IP20
• Prenapetost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
