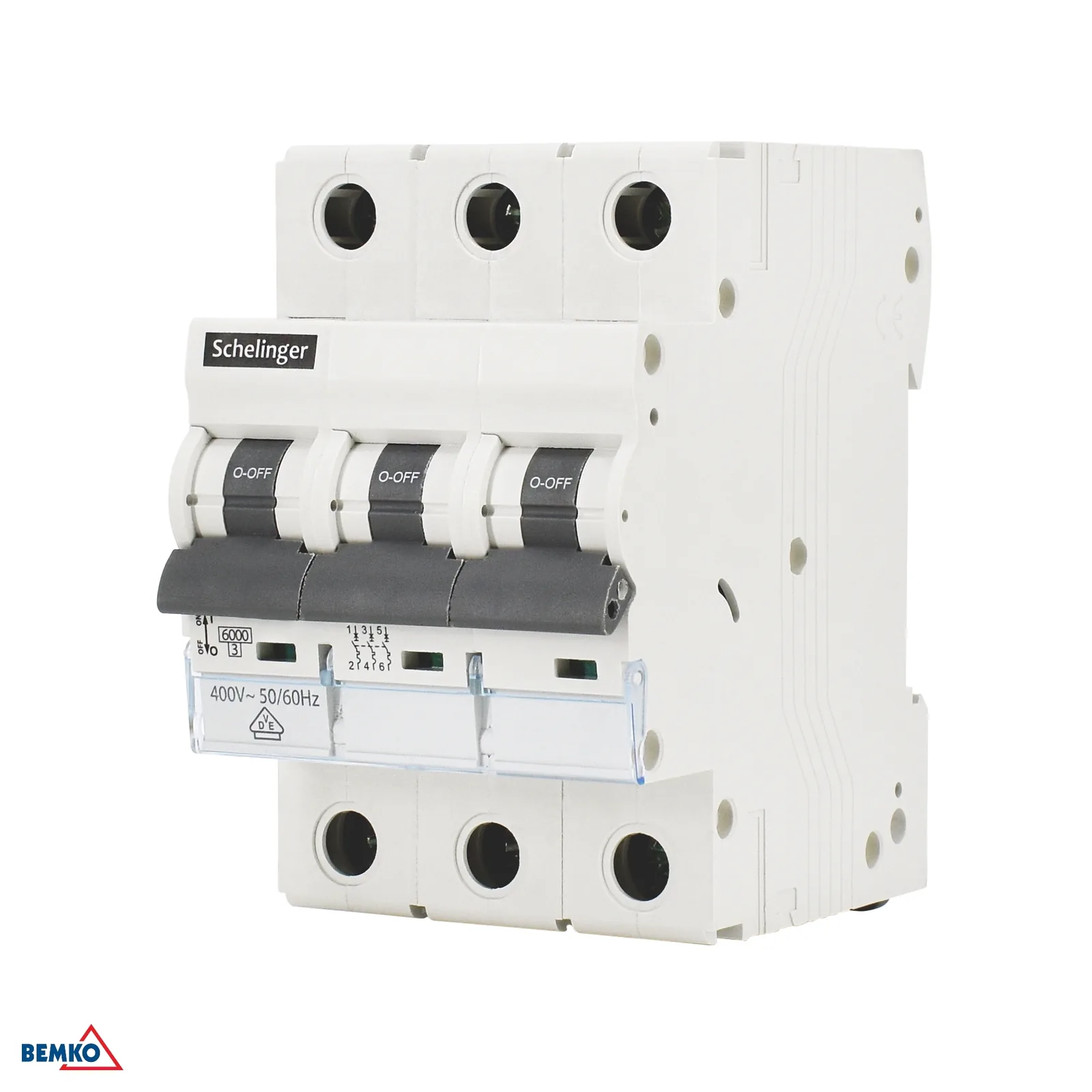

Tropólni modularni odklopnik B 20A 6KA Schelinger BM-A02-G8-3P-B20

Podroben opis izdelka

Tropólni modularni odklopnik Schelinger B 20 A, 6 kA

Tropólni modularni odklopnik Schelinger BM-A02-G8-3P-B20 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi karakteristike B je posebej primeren za običajne tokokroge z manjšim zagonskim tokom, kjer sta pomembni hitra in natančna zaščita.

• Tropólna izvedba za zaščito trifaznih tokokrogov
• Nazivni tok 20 A za običajne inštalacije
• Izklopna sposobnost 6 kA za učinkovito zaščito ob kratkem stiku
• Karakteristika B, primerna za tokokroge z nižjim zagonskim tokom
• Montaža v razdelilno omaro na 3 module

Glavne prednosti

Odklopnik je zasnovan za enostavno montažo v razdelilno omaro in kompaktno namestitev na DIN letev. Nazivna napetost 400 V~ 50/60 Hz, izolacijska napetost Ui 400 V in impulzna napetost Uimp 4 kV potrjujejo uporabo v običajnih električnih inštalacijah. Zaščita IP20 je primerna za vgradnjo v razdelilno omaro.

• Kompaktna širina 53 mm in izvedba s 3 moduli
• Nazivna napetost 400 V~ 50/60 Hz
• Izolacijska napetost Ui 400 V in impulzna napetost Uimp 4 kV
• Stopnja zaščite IP20 za montažo v razdelilno omaro
• Delovna temperatura od -5 °C do +30 °C

Uporaba in združljivost

Ta modularni odklopnik je namenjen uporabi v električnih razdelilnih omarah in inštalacijah, kjer je potrebna tropólna zaščita tokokroga. Zaradi montažnega formata 3 moduli je primeren za vgradnjo v standardne razdelilniške sestave. Gre za rešitev za tokokroge z nazivnim tokom 20 A in napetostjo 400 V~.

• Primeren za razdelilne omare z montažo na DIN letev
• Združljiv s trifaznimi tokokrogi
• Namenjen za nazivni tok 20 A
• Uporaba v omrežjih 400 V~ 50/60 Hz
• Kompaktna modularna izvedba za standardne inštalacije

Tehnični podatki

• Karton: 40 kos
• Karakteristika: B
• Višina: 69 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: 20 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite: IP20
• Impulzna napetost: Uimp: 4 kV
• Širina: 53 mm
• Blagovna znamka: Schelinger
