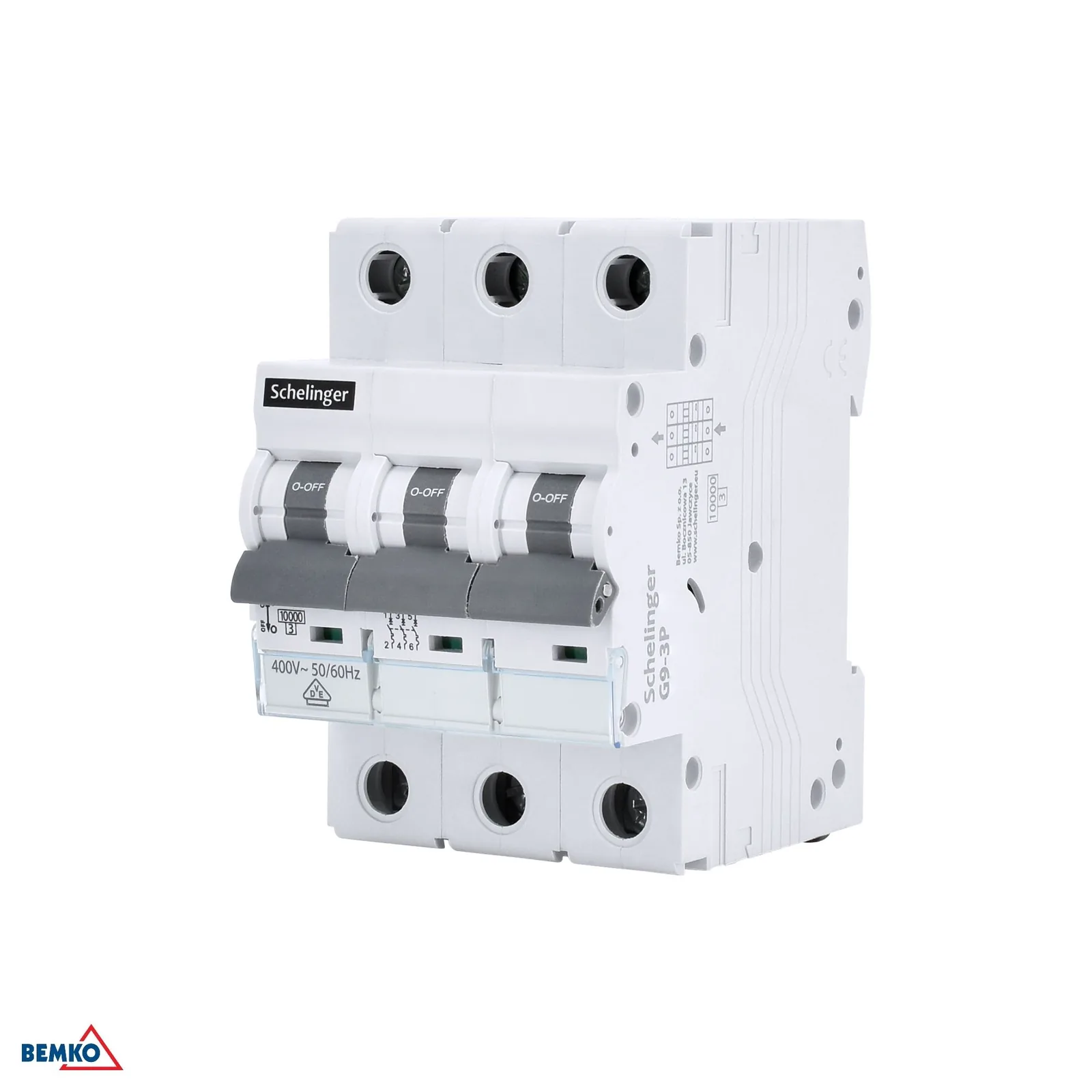

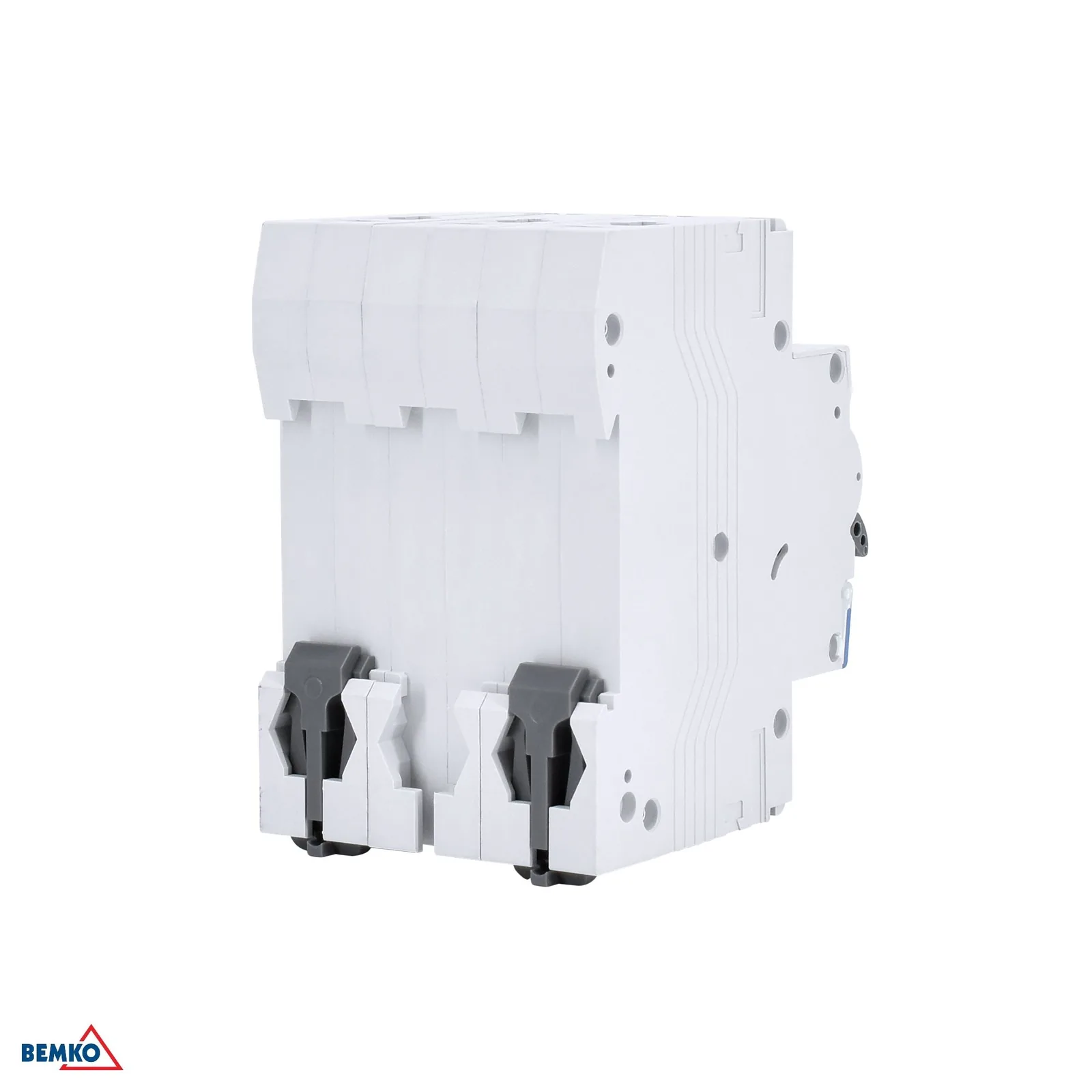

Tropólni modularni odklopnik Schelinger 6A B 10 kA BM-A02-G9-3P-B06

Podroben opis izdelka

Tropólni modularni odklopnik Schelinger 6 A B 10 kA

Tropólni modularni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov pred prevelikimi tokovi in kratkimi stiki. Zaradi karakteristike B je še posebej primeren za običajne tokokroge z nižjimi zagonskimi tokovi, kjer sta pomembni hitra in natančna odzivnost ob napaki. Kompaktna modularna izvedba s tremi moduli se preprosto vgradi v razdelilnik.

• Nazivni tok 6 A za zaščito izbranih tokokrogov.
• Izklopna sposobnost 10 kA za višjo raven zaščite pri kratkem stiku.
• Karakteristika B za standardne inštalacije z bolj občutljivim proženjem.
• Tropolna izvedba za trifazno priključitev.
• Kompaktne mere olajšajo montažo v modularni razdelilnik.

Uporaba in združljivost

Ta odklopnik je primeren za modularne elektroinštalacije, kjer je treba zaščititi trifazne tokokroge z nazivno napetostjo 400 V AC pri frekvenci 50/60 Hz. Uporabite ga lahko v razdelilnikih v gospodinjstvih, manjših obratih in tehničnih inštalacijah, vedno skladno s projektom in zahtevami konkretne povezave.

• Namenjen za modularne razdelilnike s prostorom za 3 module.
• Primeren za tokokroge z nazivno napetostjo 400 V~ 50/60 Hz.
• Delovna temperatura od -5 °C do +30 °C.
• Stopnja zaščite IP20 ob montaži v ustrezen razdelilnik.

Tehnični parametri

• Karton: 40 kosov
• Karakteristika: B
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 6 A
• Izklopna sposobnost pri kratkem stiku: Icn: 10 000 A
• Stopnja zaščite (IP): IP20
• Nazivna impulzna prenapetostna trdnost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
