Podroben opis izdelka

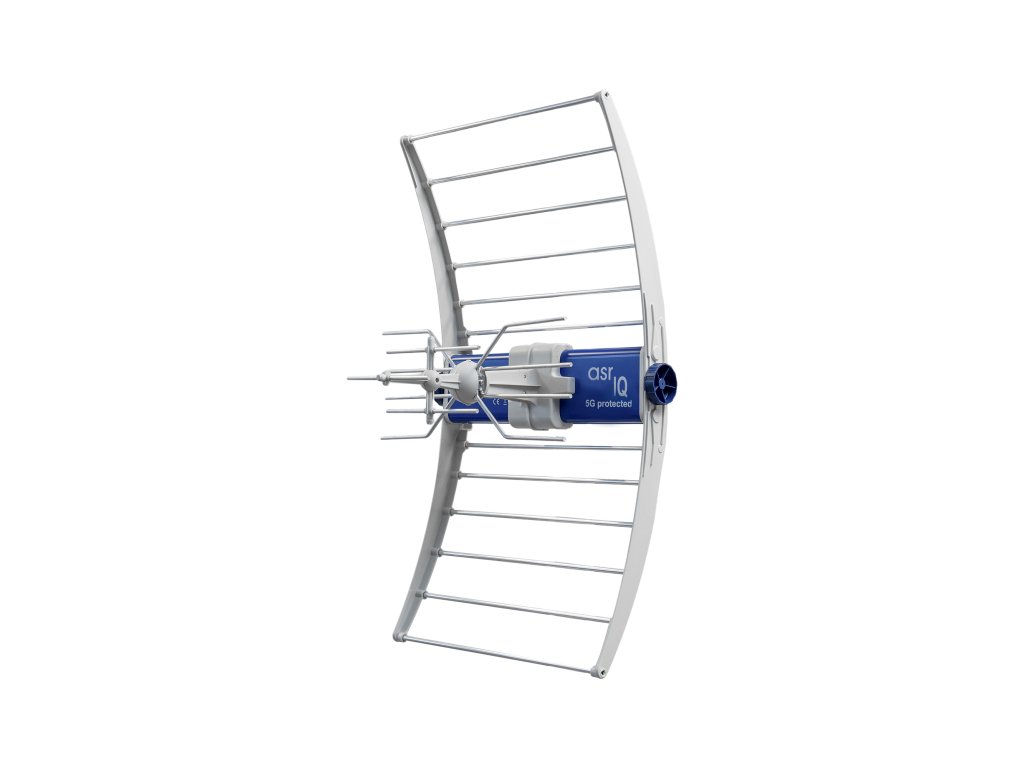

Antena TV DVB-T/T2 Telkom Telmor
Sodobna širokopasovna antena, namenjena sprejemu signalov digitalne televizije DVB-T/T2. Različica 5G PROTECTED ima implementirano zelo obsežno pasovno filtriranje, ki odpravlja moteče signale izven pasov (5G, LTE 800 in 700, GSM 1800 itd.). Omenjeni signali izven pasov (zlasti tisti, ki izvirajo iz lokalnih modemov) lahko povzročijo prenasičenost predojačevalnikov in drugih aktivnih elementov. Z uporabo antene ASR 5G PROTECTED zaščitimo signal DVB-T/T2 pred vplivom teh signalov.
Tehnologija IQ inteligentno prilagaja nivoje sprejetih signalov, da so optimalni za TV in sprejemnike DVB-T/T2.
Antena ima velik energetski dobiček ter vgrajen ultra nizkošumni predojačevalnik, ki ga je mogoče napajati z napetostjo v razponu od 5 do 24 V. Nizek nivo lastnega šuma prve stopnje ojačanja je zelo pomemben za doseganje dobre kakovosti signala (velik razpon signal/šum).
Različica 5G Protected ima dodatno vgrajen by-pass. Če se napajanje v tej anteni ne vključi, bo delovala kot pasivna antena.

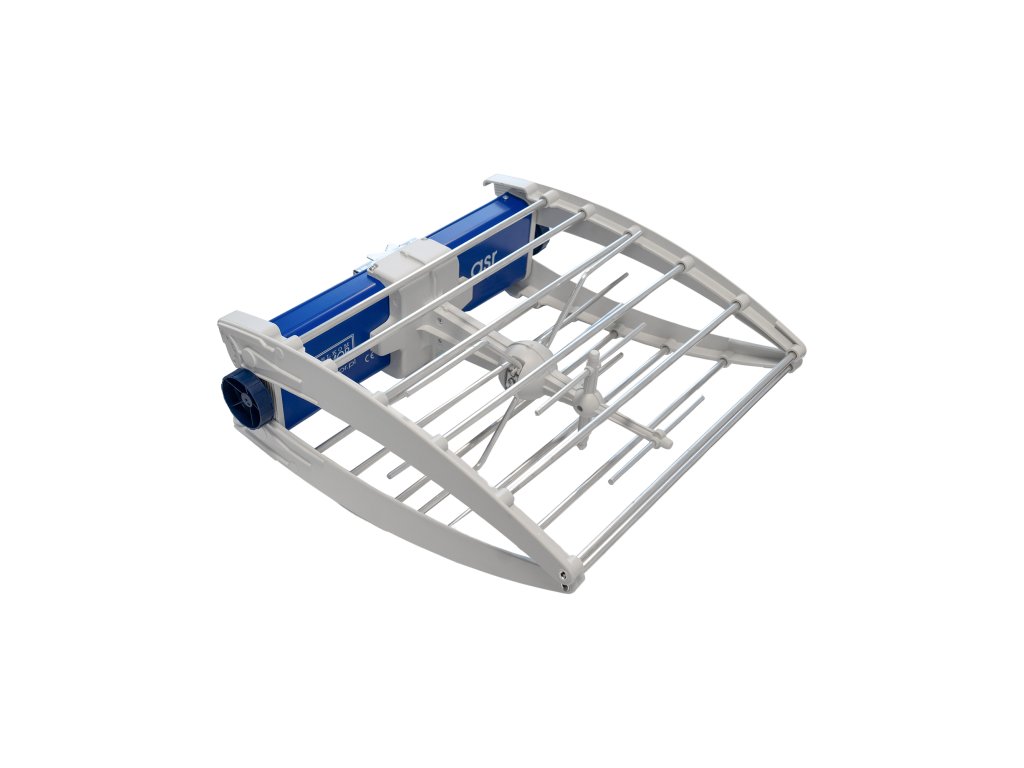

Izdelek je sestavljen. Priprava antene za namestitev zahteva le rahlo odvijanje stranskih gumbov in po razširitvi "kril" reflektorjev ponovno privijanje.
----------
Značilnosti
----------
• Prilagojena za sprejem signalov digitalne zemeljske televizije DVB-T/T2
• Tehnologija IQ
• Vgrajen ima pasovno filtran 470-694 MHz
• Lahko deluje kot pasivna ali aktivna
• Ima zelo velik energetski dobiček ter vgrajen ultra nizkošumni predojačevalnik
• Estetska in trpežna konstrukcija
• Napajanje predojačevalnika z enosmerno napetostjo v razponu 5…24V (napajalnik ni priložen)
----------
Tehnične lastnosti
----------
Obseg sprejetih frekvenc: 470-964 MHz
Največji dobiček: 14 dB
Ojačanje predojačevalnika: 17..21 dB
Dušenje izven delovnega pasu: >30 dB@MHz
Polarizacija: Horizontalna (H)
Širina snopa 3 dB (horizontalna ravnina): 40°
Razmerje sevalnosti – spredaj / zadaj: 24 dB
Faktor hrupa: =< 4 dB
Največja raven TV signala na izhodu (DIN): 102 dBµV
Napajanje / poraba toka: +12~+24 V / 50 mA; 5 V / 40 mA

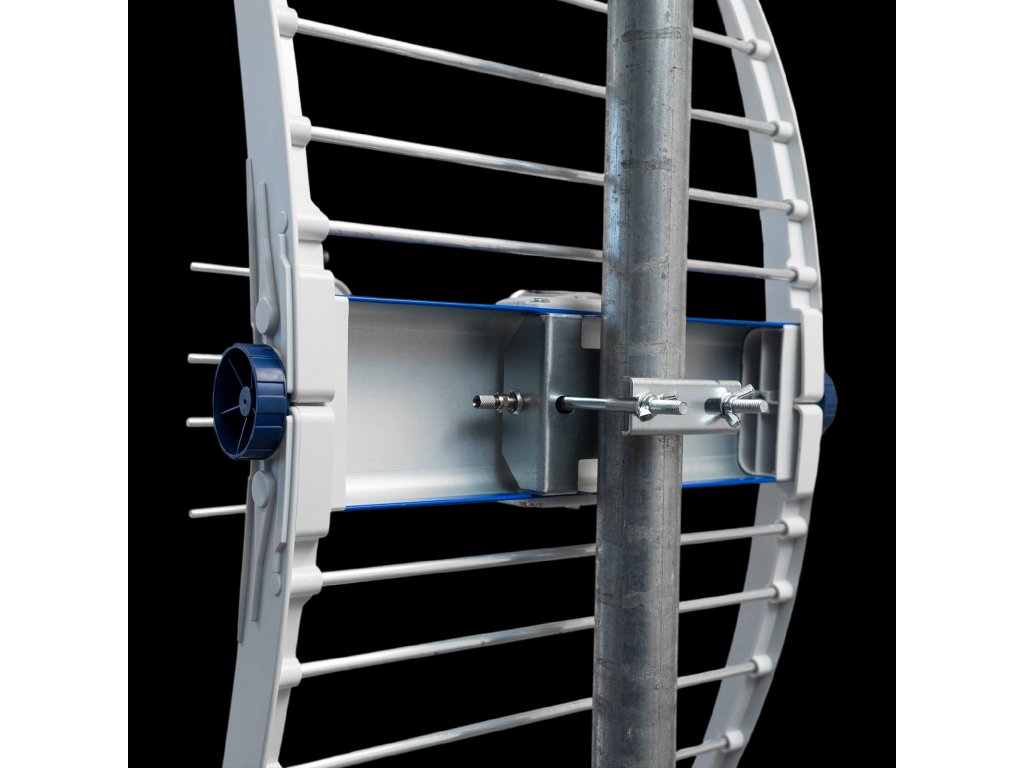

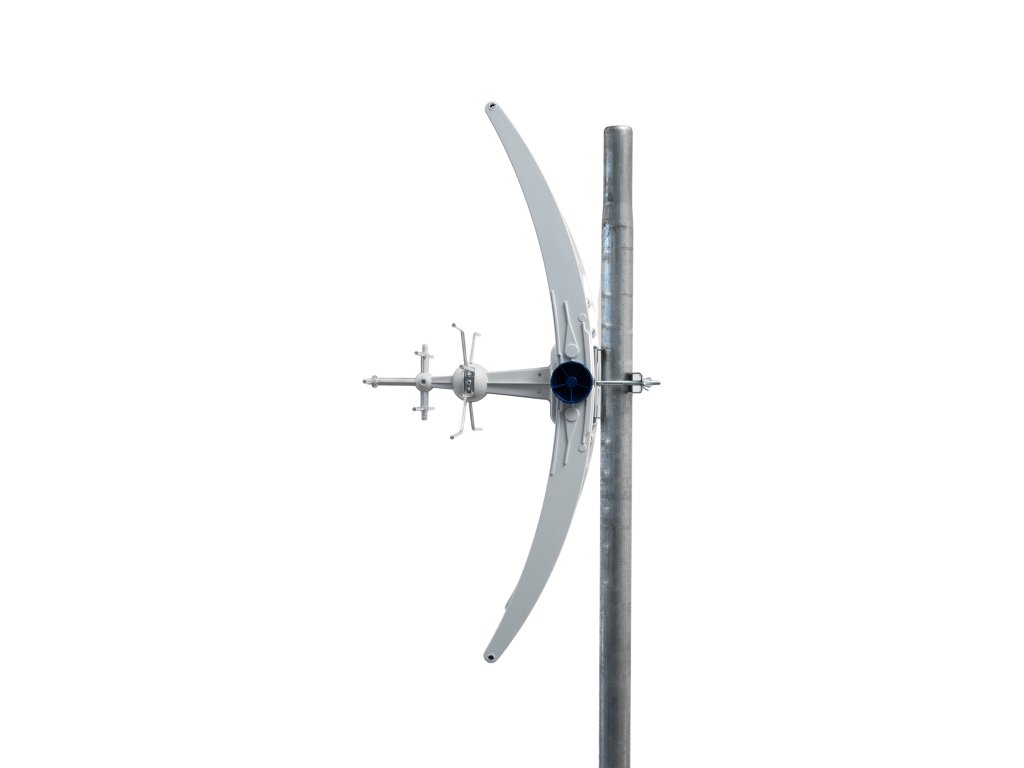

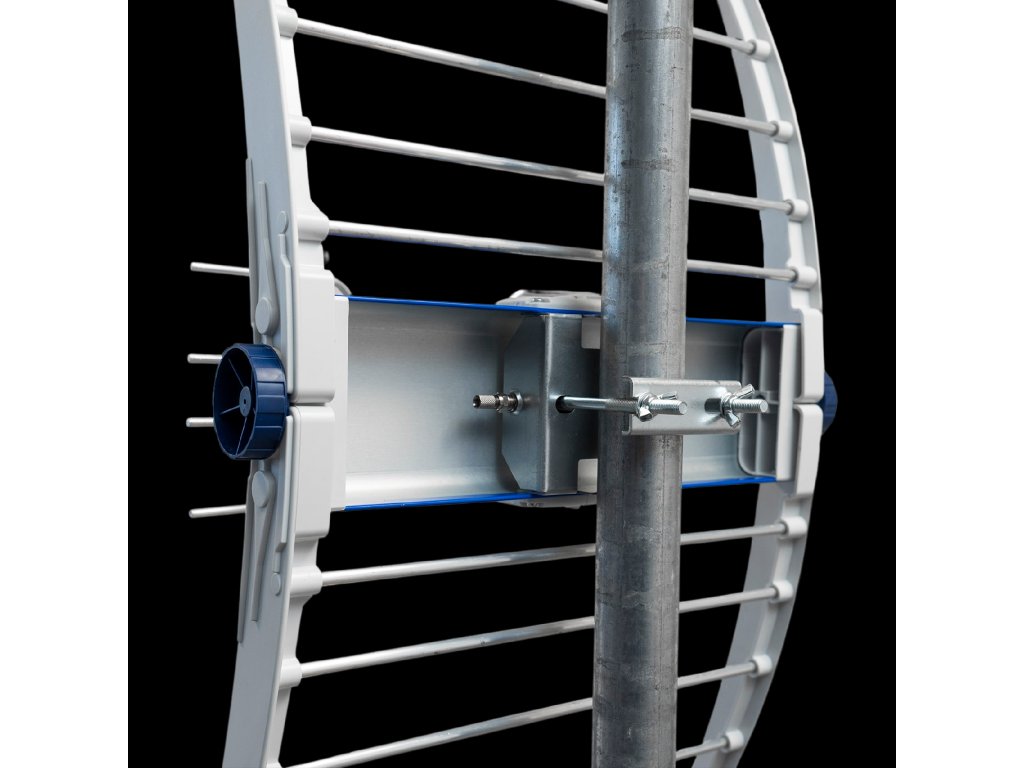

Najv. premer droga: 25-60 mm
Najv. obremenitev zaradi vetra: 120 N
Izhodna impedanca: 75 Ohm
Tip izhodnega priključka: F vtičnica
Dimenzije razprte antene: 820 x 455 x 220 mm
Neto teža: 2,48 kg
Set vsebuje: anteno ASR, navodila za uporabo
