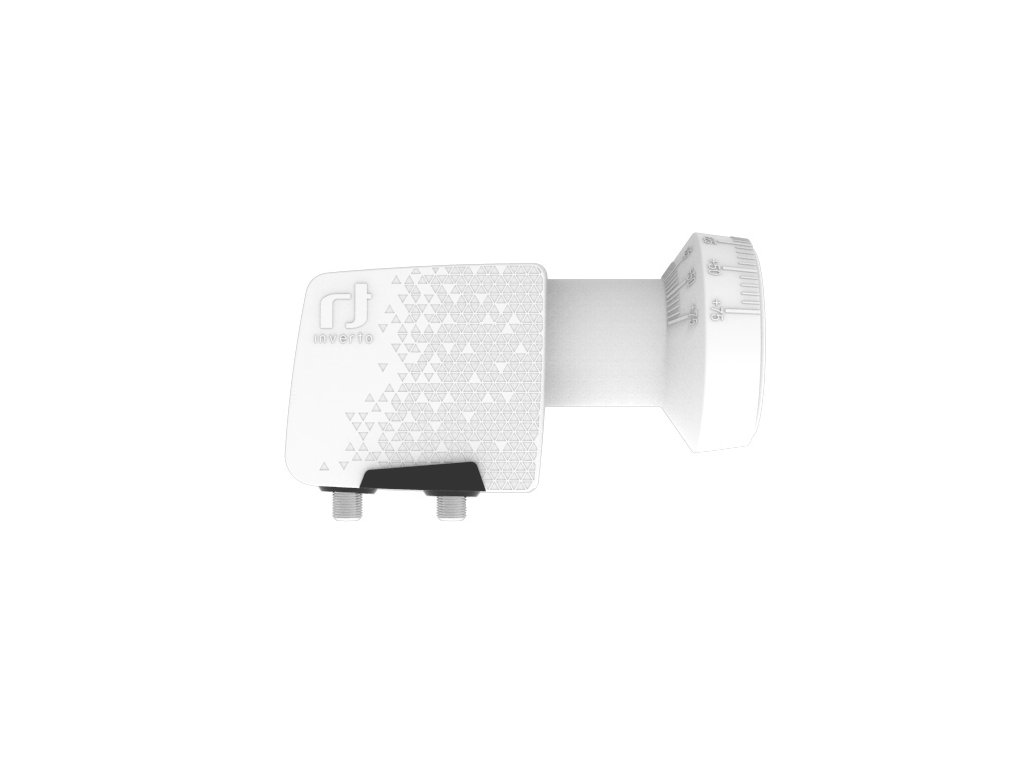

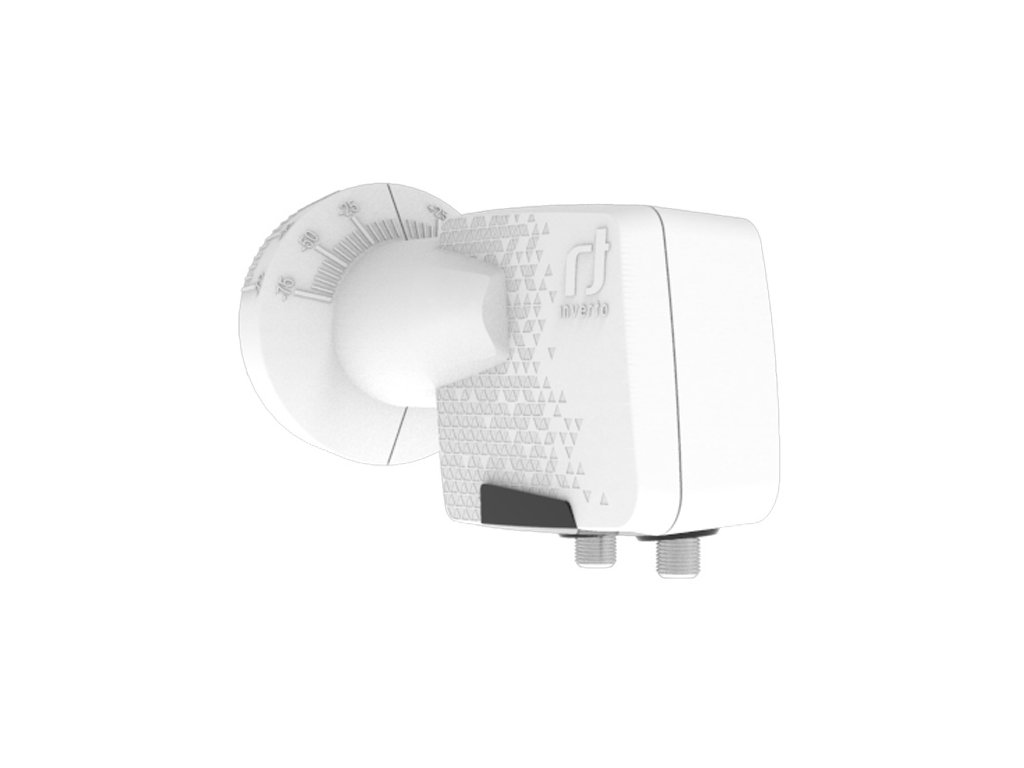

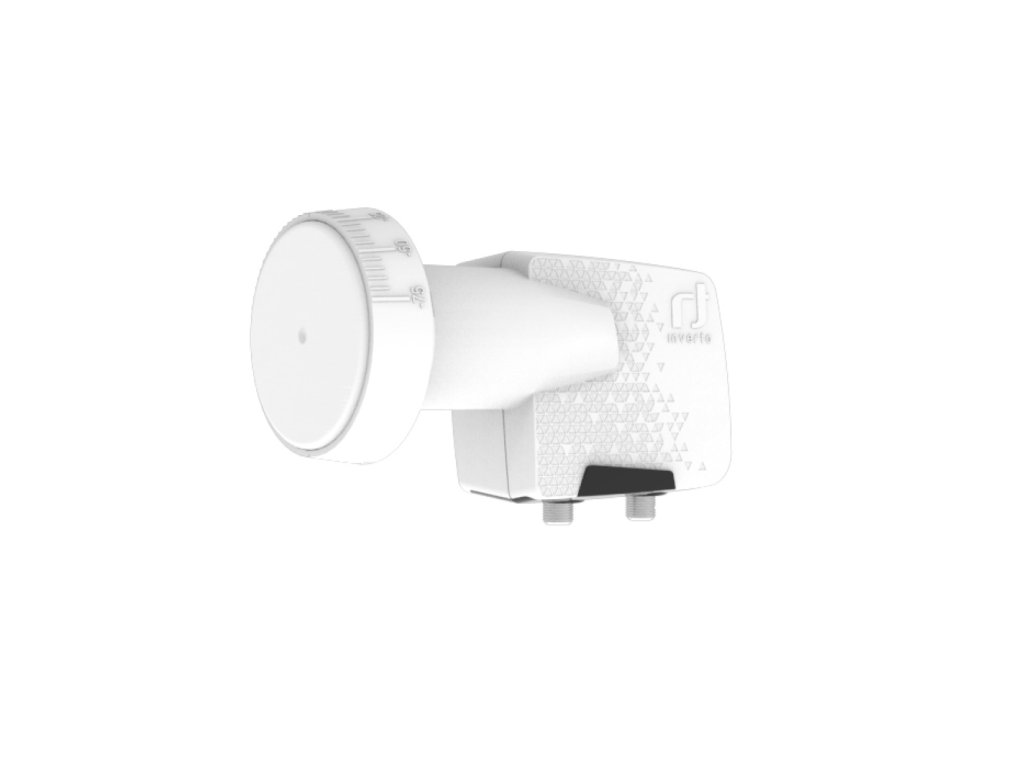

Twin pretvornik INVERTO Home Pro

Product detailed description

Obseg vhodne frekvence: 10,7 GHz ~ 12,75 GHz Obseg izhodne frekvence: 950 MHz ~ 2150 MHz Frekvenca nizke frekvence LO: 9,75 GHz Frekvenca visoke frekvence LO: 10,6 GHz Šum: 0,3 dB tip. (0,7 dB maks.) Natančnost frekvence LO pri 25 ° C: Maks. ± 500 kHz Odmik temperature LO: maks. ± 1,0 MHz Fazni šum LO pri 10 kHz: -80 dBc / Hz maks. Pretvorbeni dobiček: 55 dB min. Razlika dobička (v celotnem pasu): ± 4 dB Zatiranje slike: 40 dB min. Intermodulacija 3. reda - ICP3: 10 dBm min. Kompresijska točka 1 dB (@ izhod): 0 dBm min. Navzkrižna polarizacijska izolacija: 22 dB tip. Nadzorni signal Ca (V): 11,0 V ~ 14,0 V Nadzorni signal Cb (H): 16,0 V ~ 20,0 V Nadzorni signal Cc (menjava pasov): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp Izhod VSWR: 2,5: 1 V pasu navidezna raven: -60 dBm maks. Trenutna poraba: maks. 120 mA @ 11 VDC ~ 20 VDC Delovna temperatura: -30 ° C ~ + 60 ° C Izhodna impedanca: 75 Ohm Tip izhodnega priključka: Tip F (ženski) Razmerje F / D Dish: 0,6 Teža: 218g
Obseg vhodne frekvence: 10,7 GHz ~ 12,75 GHz
Obseg izhodne frekvence: 950 MHz ~ 2150 MHz
Frekvenca nizke frekvence LO: 9,75 GHz
Frekvenca visoke frekvence LO: 10,6 GHz
Šum: 0,3 dB tip. (0,7 dB maks.)
Natančnost frekvence LO pri 25 ° C: Maks. ± 500 kHz
Odmik temperature LO: maks. ± 1,0 MHz
Fazni šum LO pri 10 kHz: -80 dBc / Hz maks.
Pretvorbeni dobiček: 55 dB min.
Razlika dobička (v celotnem pasu): ± 4 dB
Zatiranje slike: 40 dB min.
Intermodulacija 3. reda - ICP3: 10 dBm min.
Kompresijska točka 1 dB (@ izhod): 0 dBm min.
Navzkrižna polarizacijska izolacija: 22 dB tip.
Nadzorni signal Ca (V): 11,0 V ~ 14,0 V
Nadzorni signal Cb (H): 16,0 V ~ 20,0 V
Nadzorni signal Cc (menjava pasov): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Izhod VSWR: 2,5: 1
V pasu navidezna raven: -60 dBm maks.
Trenutna poraba: maks. 120 mA @ 11 VDC ~ 20 VDC
Delovna temperatura: -30 ° C ~ + 60 ° C
Izhodna impedanca: 75 Ohm
Tip izhodnega priključka: Tip F (ženski)
Razmerje F / D Dish: 0,6
Teža: 218g
