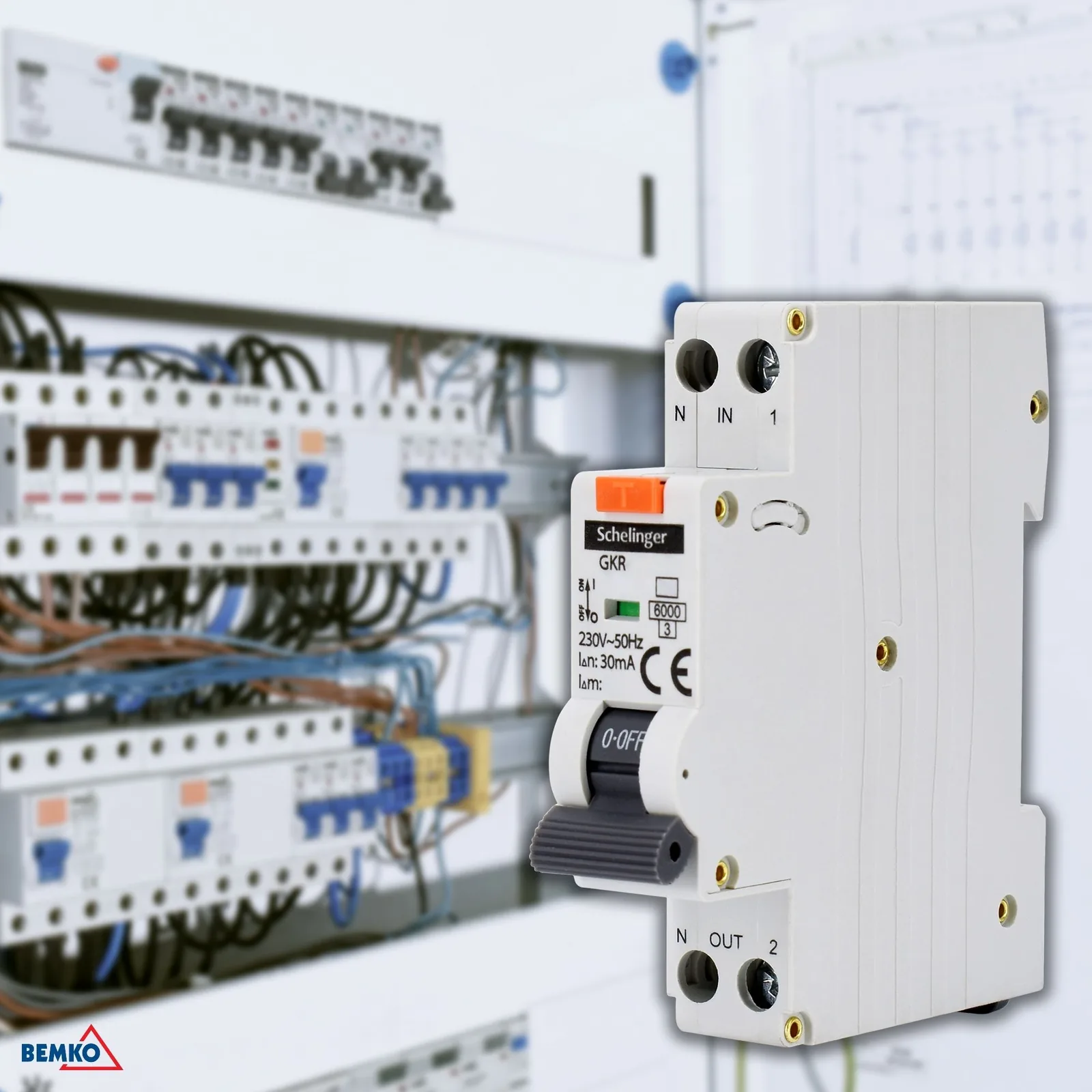

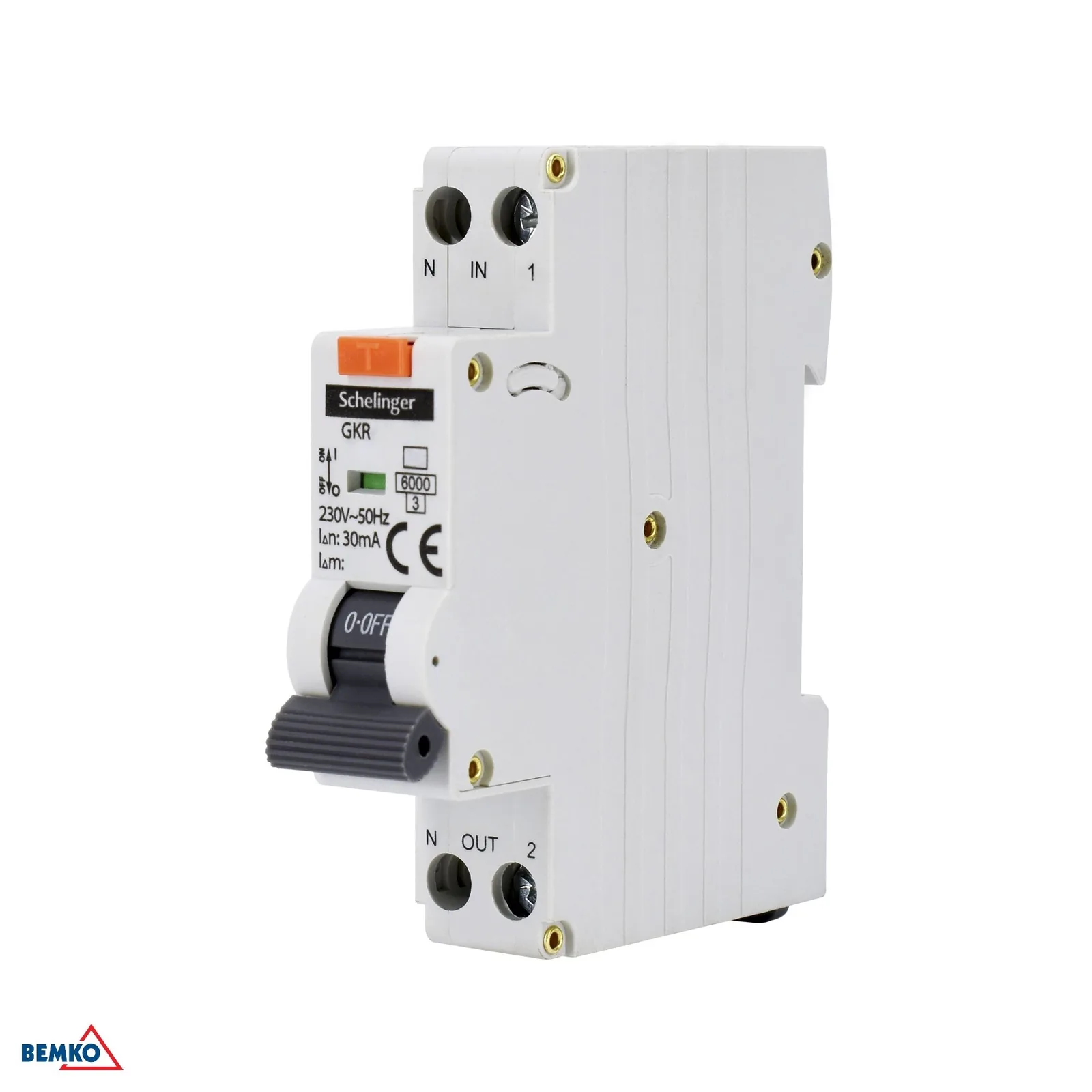

Zaščitno stikalo z odklopnikom Schelinger BM-A08-GKR-AC-B10
Zaščitno stikalo z odklopnikom Schelinger BM-A08-GKR-AC-B10 je kompakten modul za razdelilno omaro, ki združuje zaščito pred preobremenitvijo in okvarnimi tokovi v enem ohišju. Namenjen je montaži na 35 mm DIN letev, zaradi širine le 1 modula pa prihrani prostor v razdelilni omari. Model je zasnovan za nazivno napetost 230/240 V~ 50/60 Hz, nazivni tok 10 A in diferenčni tok 30 mA. Karakteristika B in izklopna zmogljivost 6 kA ga uvrščata med rešitve za običajne električne tokokroge, kjer sta pomembna zanesljiva zaščita in pregledna razporeditev v razdelilni omari.
Kombinirana zaščita: zaščitno stikalo in odklopnik v enem modulu
Montaža na 35 mm DIN letev za enostavno namestitev v razdelilni omari
Dimenzija le 1 modul, primerno tudi za manjše razdelilne omare
Nazivni tok 10 A in diferenčni tok 30 mA
Karakteristika B in izklopna zmogljivost 6 kA
Tip AC za izmenične okvarne tokove
Glavne prednosti
To zaščitno stikalo z odklopnikom je praktična rešitev tam, kjer želite združiti več zaščit v eni napravi. Primerno je za preglednejšo izvedbo razdelilne omare, prihranek prostora in hitro orientacijo pri servisu. Stopnja zaščite IP20 je namenjena uporabi v razdelilni omari, delovna temperatura od -25 °C do +40 °C pa omogoča uporabo v običajnih inštalacijskih pogojih. Nazivna udarna napetost 4 kV in izolacijska napetost 500 V dopolnjujeta tehnično zasnovo naprave za varno delovanje.
Prihranek prostora zaradi izvedbe z 1 modulom
Zanesljiva zaščita tokokroga pri nazivnem toku 10 A
Občutljivost 30 mA za zaščito pred okvarnimi tokovi
Primerno za razdelilno omaro z montažo na DIN letev
Delovanje v širokem temperaturnem območju
Uporaba in združljivost
Model Schelinger BM-A08-GKR-AC-B10 je namenjen uporabi v elektroinštalacijah z montažo na 35 mm DIN letev. Zaradi enega modula je primeren za razdelilne omare, kjer je treba varčevati s prostorom in hkrati ohraniti kombinirano zaščito tokokroga. Združljiv je z običajnimi razdelilnimi omarami in inštalacijami, namenjenimi za nazivno napetost 230/240 V~ 50/60 Hz. Tip AC je namenjen za izmenične okvarne tokove, zato je primeren za standardne domače in tehnične tokokroge, kjer ta vrsta zaščite ustreza zahtevam inštalacije.
Montaža na 35 mm DIN/TH letev
Združljiv z razdelilnimi omarami za 1 modul
Za omrežja 230/240 V~ 50/60 Hz
Tip AC za izmenične okvarne tokove
Primerno za običajne enofazne tokokroge
Tehnični podatki
Blagovna znamka: Schelinger
Model: BM-A08-GKR-AC-B10
Tip: AC
Karakteristika: B
Nazivni tok: 10 A
Diferenčni tok: 30 mA
Nazivna napetost: 230/240 V~ 50/60 Hz
Število modulov: 1
Način montaže: na 35 mm DIN/TH letev
Izklopna zmogljivost pri kratkem stiku: 6 kA
Obratovalna izklopna zmogljivost: 6 kA
Nazivna pogojna kratkostična zmogljivost: Inc 6 kA
