1-kanálna zunanja prenapetostna zaščita serije EXT za IP sisteme z zaščito PoE
BOX PTU-51-EXT/PoE/MIN je enokančni modul odgovoren za prenapetostno zaščito za IP kamere, LAN stikala, usmerjevalnike, WiFi dostopne točke in druga naprave, ki delujejo v 100Mbit omrežjih. Naprava je združljiva s kabli UTP in FTP kategorije 5 in 6. Učinkovitost zaščite je 4-5kA @ 8/20S individualno za vsako žico (odvisno od njihove debeline). Ta zaščita ščiti zaključne naprave LAN nameščene na stebrih ali kovinskih konstrukcijah pred učinki atmosferskih izbojev, prenapetostmi, sabotiranjem in razlikami potencialov. Zaslonilni vodič odvaja v zemljo napetostne in tokovne udarce, ki izvirajo iz prehodov iskrice. Naprava ima vgrajeno MOSFET zaščito, ki povečujejo zaščitno učinkovitost in zmanjšuje izravnalne tokove med ozemljenji CCTV namestitev.

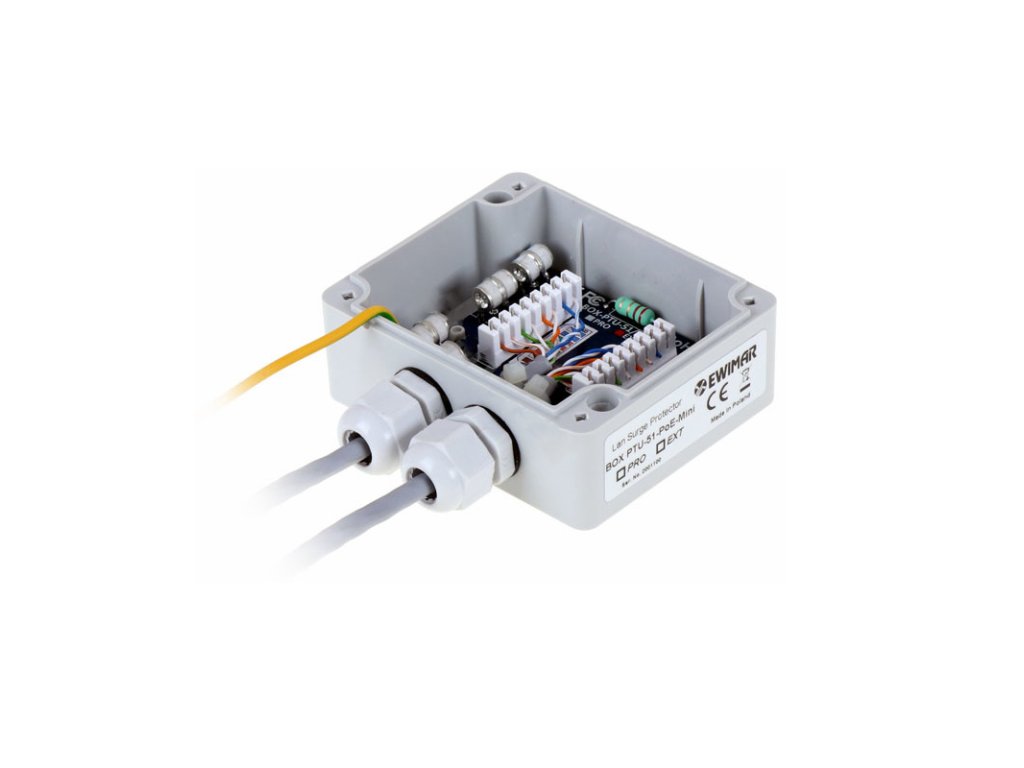

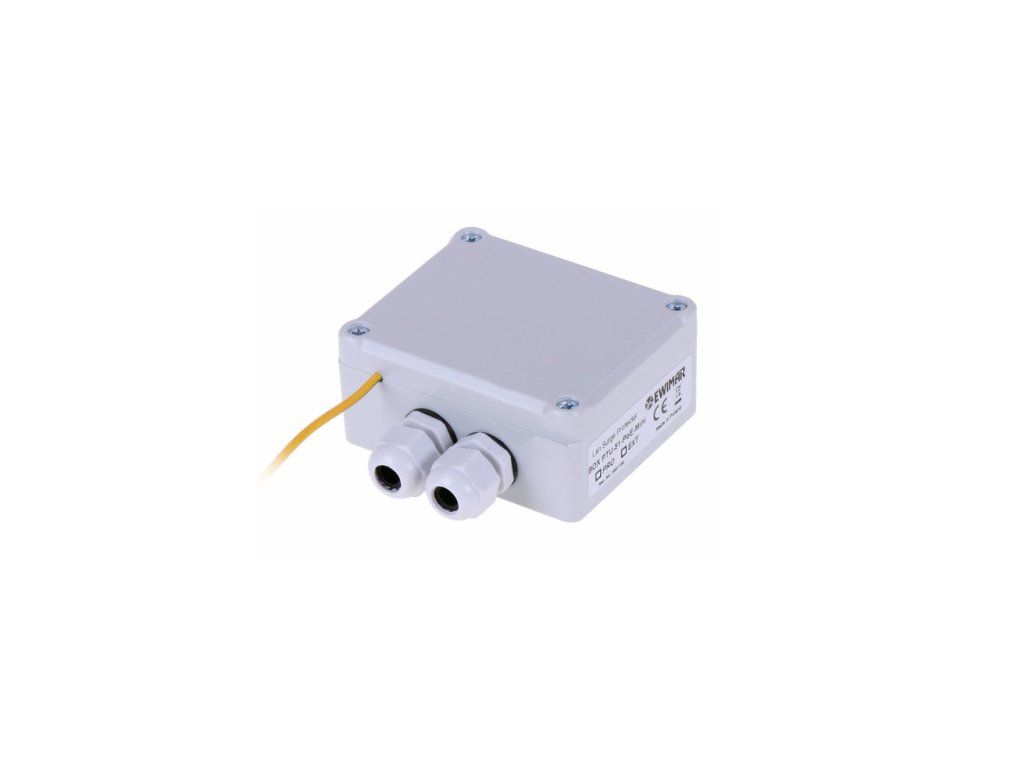

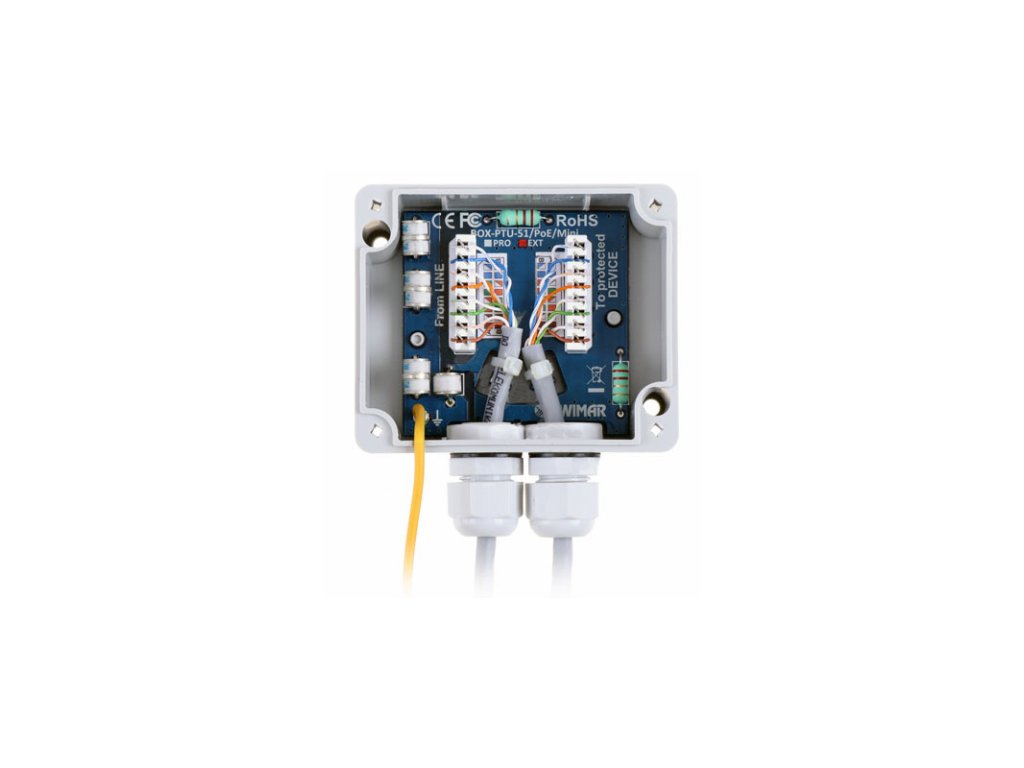

Poleg tega je modul opremljen s hermetično ohišje z tesnilnimi prelivi in LSA konektorji za zaščiteno in neproteženo stran, ki imajo večjo odpornost spojev kot RJ-45 vtiči. Majhne dimenzije omogočajo uporabo naprave v namestitvah z zelo omejenim prostorom, na primer znotraj stebrov. Modul se lahko uporablja z drugimi zaščitnimi napravami PRO ali EXT podjetja Ewimar, vendar je za zagotovitev popolne zaščite nadzemne povezave priporočena uporaba dveh enakih naprav - ene na vsakem koncu kabla. To omogoča izravnavo udarne odpornosti celotnega vezja, ne glede na mesto vstopa električnega naboja.
Tehnična specifikacija
BOX PTU-51-EXT/PoE/MINI
Podatkovna povezava
Število LAN kanalov
1
Združljivost s kabli
100Base-T (100Mbit), uparjeni par kategorije 5, 5e, in 6 UTP/FTP
Vhodni konektor (LINE)
LSA (Krone)
Izhodni konektor (DEVICE)
LSA (Krone)
Nominalno DC napetost (linija-zemlja) UN
90V DC
Maksimalno stalno delovno napetost (linija-zemlja) UC
110V DC
Zaščitna raven 1kV/s (linija-zemlja) UP
600V
Udarni tok C1 (8/20µS, linija-zemlja ) Iimp
5kA
Nominalno DC napetost (linija-linija) UN
3,3V DC
Maksimalno stalno delovno napetost (linija-linija) UC
3,5V DC
Zaščitna raven 1kV/s (linija-linija) UP C3
8V (po aktivaciji MOSFET)
Udarni tok C1 (8/20µS, linija-linija ) Iimp
2kA
Zaščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Ločilni element
MOSFET zaščita
Serijska upornost
6 / linijo
Nominalni tok IN
300mA / linijo
PoE linija
Nominalno DC napetost (linija-linija) UN
58V DC
Maksimalno stalno delovno napetost (linija-linija) UC
64V DC
Zaščitna raven UP C3
93V
Udarni tok (8/20µS, linija-linija) Iimp C3
100A
Nominalno DC napetost (linija-zemlja) UN
90V DC
Maksimalno stalno delovno napetost (linija-zemlja) UC
110V DC
Zaščitna raven 1kV/s (linija-zemlja) UP
600V
Udarni tok C1 (8/20µS, linija-zemlja ) Iimp
5kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Delovni standard PoE
Združljiv z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
