1-kanalna prenapetostna zaščita serije ENG za IP sisteme z zaščito PoE v mini ohišju

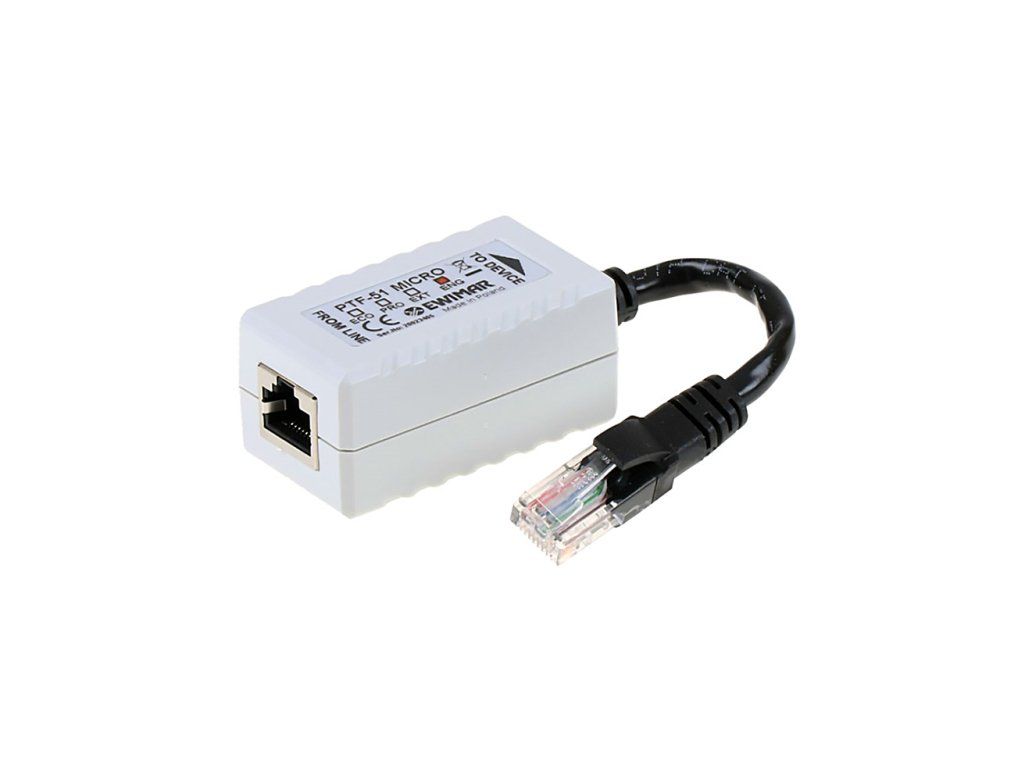

PTF-51-ENG/PoE/Micro je sodoben miniaturni prenapetostni zaščitni sklop, ki uporablja rešitev Extreme No Ground. Namenjen je zaščiti LAN omrežij, kjer je težava pripeljati ozemljitveno linijo PE do posameznih kamer ali drugih končnih naprav LAN. Zaščito je možno uporabiti tudi za zaščito zunanjih kamer, vendar bo v tem primeru zaščita omejena le na odpravo manjšega elektromagnetnega impulza, ki se pojavi v LAN kablu. Tehnologija MOSFET zagotavlja trikrat bolj učinkovito odstranjevanje nastalih prenapetosti v okviru prenosnih linij, kar pripomore k manjši dovzetnosti naprave za poškodbe zaradi dolgotrajnih udarnih tokov.
Naprava sodeluje z omrežji LAN 10-BaseT in 100-BaseT, temelječimi na kablih UTP 5 ali 6 kategorije. Majhne dimenzije in vgrajen kabel s priključkom RJ45 omogočajo enostavno in hitro povezovanje. Idealno se prilega za zaščito industrijskih IP kamer, ki so opremljene z originalnimi podstavki, ki skrivajo pribor in vse spoje. PTF-51-ENG/PoE/Micro zagotavlja zaščito pred učinki prenapetosti in strele, prav tako pa pred vandalizmom (delovanje paralizatorjev).
Za doseg celotne učinkovitosti omejevalnika serije ENG je potrebno uporabiti omejevalnik najmanj serije PRO na drugi strani kabla (v 1-kanalni ali večkanalni različici) in zagotoviti njegovo pravilno ozemljitev.
Primeri pravilnih namestitev brez uporabe ozemljitve na strani kamer
Tehnična specifikacija
PTF-51-ENG/PoE/Micro
Podatkovne linije
Število LAN kanalov
1
Podprti standardi Ethernet
10Base-T, 100Base-T
Združljivost s kabli
Kategorija 5, 5e in 6
Vhodni priključek (kabel)
Vtičnica RJ-45
Izhodni priključek (naprava)
Kabel s priključkom RJ-45
Nazivna napetost DC (linija-linija) UN
3,3V DC
Maksimalna delovna napetost (linija-linija) UC
3,5V DC
Nivo zaščite 1kV/s (linija-linija) UP C3
8V (po udaru MOSFET)
Utripni tok C1 (8/20µS, linija-linija ) Iimp
600A
Ščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Izolacijska komponenta
Fuzija MOSFET
Serijski upor
6 / linijo
Nazivni tok IN
300mA / linijo
PoE linija
Nazivna napetost DC (linija-linija) UN
58V DC
Maksimalna delovna napetost (linija-linija) UC
64V DC
Nivo zaščite UP C3
93V
Utripni tok (8/20µS, linija-linija) Iimp C3
600A
Ščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Standard delovne PoE
Združljivo z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
