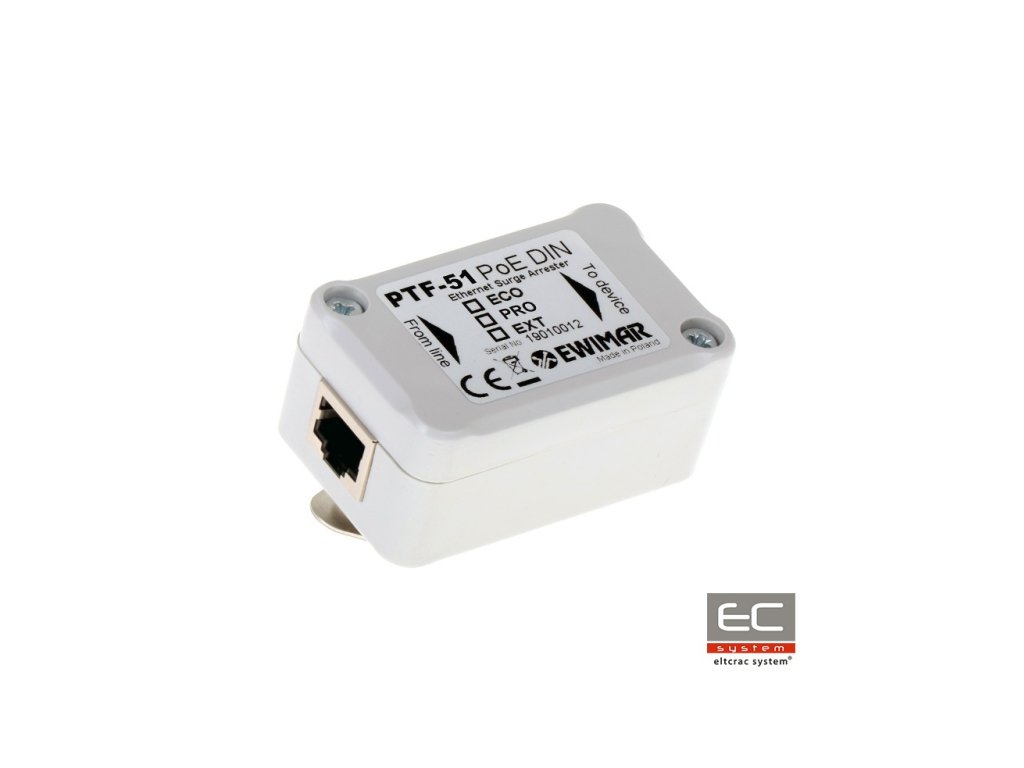

PTF-51-EXT/PoE/DIN - Omejevalnik prenapolnjenja za omrežje LAN/Ethernet, montiran na DIN tirnico - EWIMAR
PTF-51-EXT/PoE/DIN je enokanalni omejevalnik prenapolnjenja, montiran na DIN tirnico, odgovoren za zaščito med drugim tudi industrijskih IP kamer, LAN stikal, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežju Ethernet. naprava je združljiva s standardi 10Base-T, 100Base-T , ki uporabljajo kablovje kategorije 5, 5e in 6. Odlične parametre prenosa podatkov dosežemo z uporabo nastavljenih PCB plošč in natančnim vodenjem vezij. Omejevalnik vsebuje neposredno odvajanje v zemljo velikih udarcev posamezno iz vsakega vodnika kabla, brez potrebe po uporabi posredovalnih elementov, ki oslabijo odpornost proti udarcem in močno vplivajo na sevanje ali absorpcijo elektromagnetnih motenj. Naprava v podatkovnem krogu ima 3 stopnje zaščite, ki skupaj z uporabo tehnologije MOSFET zagotavljajo izjemno učinkovito zaščito vezij omrežnih vmesnikov in nudijo dodatni ločilni buffer v primeru nastanka velikih potencialov med LAN stikalom in posameznimi končnimi točkami. Napajalni viri LAN naprav so zaščiteni pred poškodbami preko neodvisnih vezij PoE zaščite, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročajo streleni ali nekontrolirano povečanje napetosti. Poklicna priključna konstrukcija dodatno ščiti naprave pred povečanim napetostjo na napajalnih vodnikih PoE. Vodniki 4-5 in 7-8 so med seboj povezani, ker LAN Base-100T uporablja izključno za PoE napajanje. PTF-51-EXT/PoE/DIN se priporoča za zaščito končnih naprav na stebrih, kovinskih konstrukcijah in v industrijskih objektih. Uzemljitev omejevalnika se izvaja s pomočjo DIN tirnice. Za namestitev naprave na DIN tirnico je potrebno uporabiti kovinski nosilec, ki ga PTF-51-EXT/PoE/DIN ima.
![]()
Ustrezna zaščita ene LAN linije s pomočjo dveh naprav PTF-51
Za popolno zaščito enega LAN kroga je potrebno uporabiti dve napravi serije PTF-51, nameščeni na obeh koncih kabla in paziti na njihovo pravilno ozemljitev. V primeru zaščite več krogov se priporoča uporaba množičnega omejevalnika na strani LAN stikala in enokanalnih zaščit na strani končnih naprav.
![]()
Popolna zaščita pred prenapolnjenjem 16-točkovne LAN mreže
V primeru uporabe omejevalnika serije EXT na strani končne naprave LAN (IP kamere) je potrebno na strani LAN stikala uporabiti najmanj PRO različico omejevalnika, sicer bo zaščita LAN stikala nezadostna. Med kablom in omejevalnikom se ne smejo uporabljati standardni patch paneli z LSA (Krone) vtičnicami, saj so njihovi vezni udarci premajhni. Kot zaključek se priporoča uporaba patch panelov z vtičnicami tipa Keystone.
Tehnična specifikacija:
| Podatkovna linija |
| Število LAN kanalov | 1 |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, zavit par kategorije 5, 5e in 6 |
| Vhodna vtičnica (kabel) | Vtičnica RJ-45 |
| Izhodna vtičnica (naprava) | Vtičnica RJ-45 |
| Imensko napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Udarni tok C1 (8/20µS, linija-zemlja) Iimp | 2kA na vsak vodnik kabla (14kA skupno) |
| Imensko napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalno delovno napetost (linija-linija) UC | 3,5V DC |
| Raven zaščite 1kV/s (linija-linija) UP C3 | 8V |
| Udarni tok (8/20µS, linija-linija) Iimp | 2kA z uporabo MOSFET |
| Zaščitene linije | 1-2, 3-6 |
| Kapacitivnost (linija-linija) @1MHz | 6-15pF |
| Kapacitivnost (linija-zemlja) @1MHz | 1-2pF |
| Serijski upornost | 6 / linijo |
| Imenovani tok IN | 300mA / linijo |
| Število zaščitnih stopenj | 3 (GDT, MOSFET, TVS) |
| Odklopni element | Super hiter fuzijski MOSFET |
| Linija PoE |
| Imensko napetost DC (linija-linija) UN | 58V DC |
| Maksimalno delovno napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP | 93V |
| Udarni tok (8/20µS, linija-linija) Iimp | 2kA z udeležbo MOSFET (opcijo A), 250A (opcijo B) |
| Udarni tok (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaščiteni pari | (1+2)-(3+6), (4+5)-(7+8) |
| PoE delovni standard | Skladno z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| PoE izgube moči na zaščitnih vezjih | IEEE 802.3af, opcija A: 0,6W @48VDC
IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC
IEEE 802.3at opcija B: 0,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podatki za največje predvideno obremenitev |
| Skupne značilnosti |
| Dimenzije | 65 x 30 x 40 (mm) |
| Uporaba | Zaščita naprav, montiranih na stebrih |

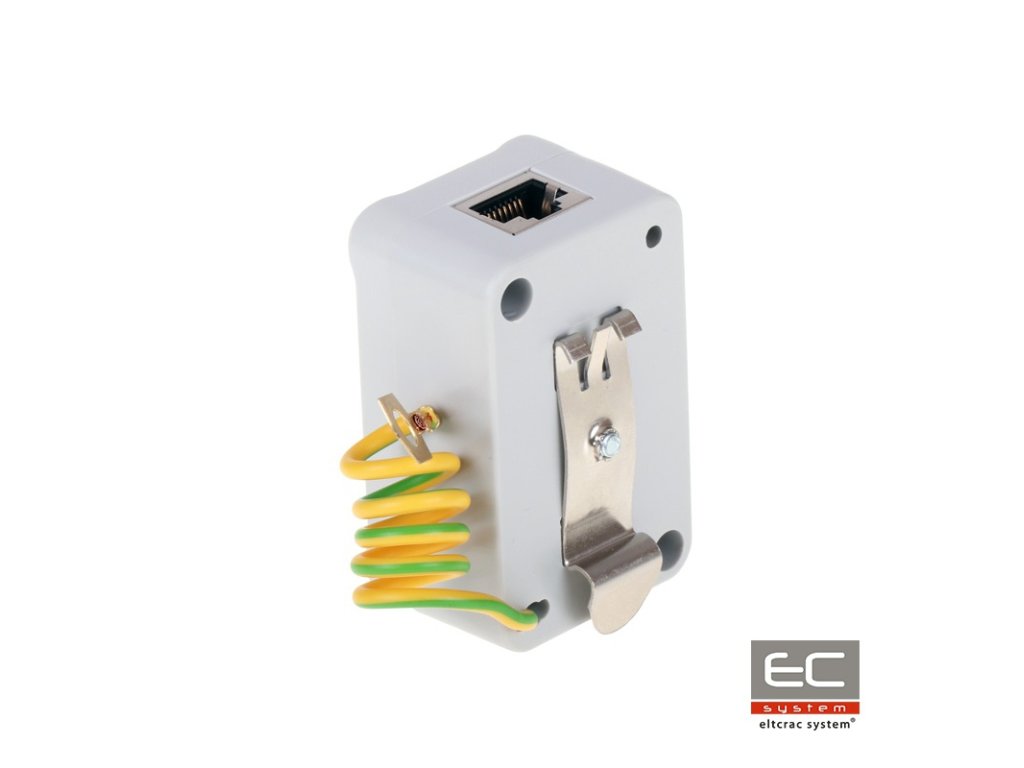

| Način namestitve | Namestitev na DIN tirnico |
| Nepremočljivost ohišja | IP54 |
| Delovna temperatura | -30C~60C |
