PTF-516R-PRO/PoE - 16-kanalna zaščita omrežja LAN - EWIMAR

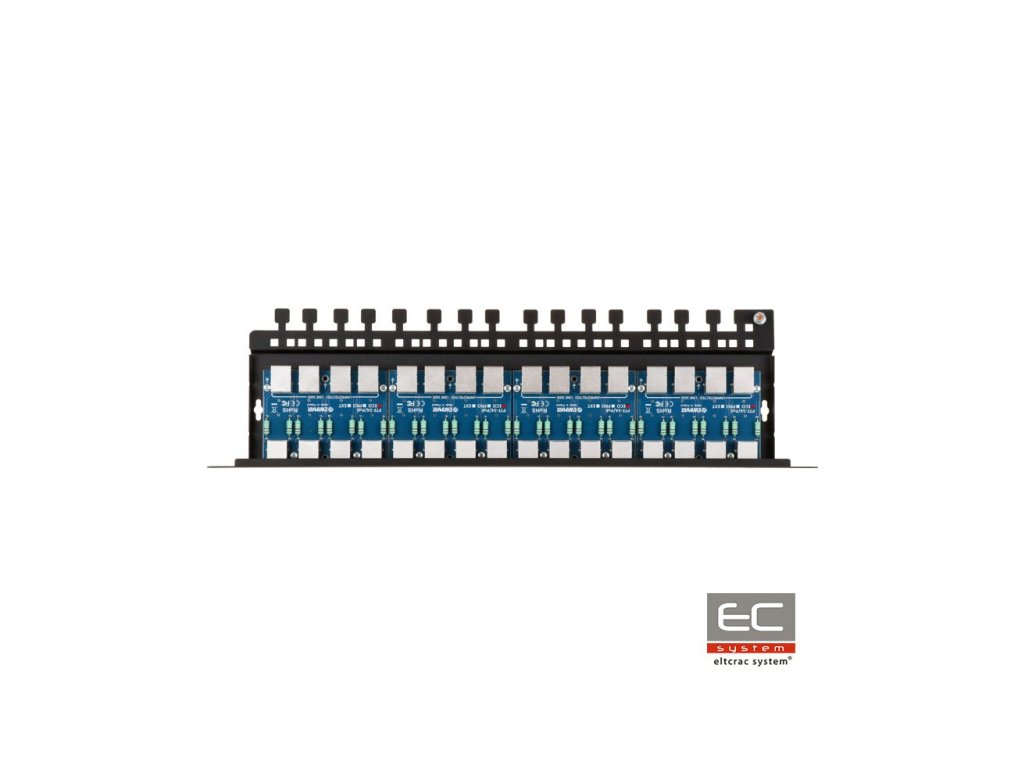

PTF-516R-PRO/PoE omogoča zaščito pred prenapolnjenjem za šestnajst kanalov, kot so IP kamere, LAN stikala, usmerjevalniki, WiFi dostopne točke in druga naprave, ki delujejo v 100Mbit omrežjih. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena omrežjem 10Base-T in 100Base-T. Naprava je sestavljena iz štirih modulov PTF-54-PRO/PoE,nameščenih na namensko podlago PTU/PTF-5RACK. PTF-516R-PRO/PoE je zasnovan za zaščito naprav, nameščenih zunaj stavb.Odlični prenosni parametri in visoka odpornost proti udarcem so doseženi z uporabo PCB plošč z zelo visokim deležem bakra, natančnim usklajevanjem vezij in uporabo inovativnih komponent. Na obeh straneh (zaščitena - DEVICE in nezaščitena - LINE) so uporabljeni vtiči RJ-45, kar omogoča povezovanje modulov z drugimi patch paneli, ki oblikujejo zaključke LAN kablov. Napravo ne bi smeli uporabljati v kombinaciji s standardnimi patch paneli z LSA (Krone) vtiči, saj je odpornost njihovih vezij proti udarcem prenizka in se lahko poškodujejo ob prenapolnjenju. Kot zaključek LAN kablov je najbolje uporabljati patch panele z moduli tipa Keystone. Zemljitev naprave se izvede preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede s pomočjo priloženega kabla, ki je pritrjen na skupno zemeljsko točko ohišja. Priporočeni način zagotavljanja najvišje stopnje zaščite je uporaba zaščite na obeh straneh kablov: več-kanalna na strani LAN stikala in posamezna na strani končnih naprav.
Kompleksna zaščita sistema industrijske televizije
Tehnična specifikacija:
Podatkovna povezava
Število LAN kanalov
16
Možnost razširitve
Ne, samo zamenjava za druge module
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zasukani par kategorije 5, 5e in 6
Vhodna povezava (kabel)
Vtič RJ-45, zasenčen
Izhodna povezava (naprava)
Vtič RJ-45, zasenčen
Tipi uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nazivna napetost DC (linija-zemlja) UN
90V DC
Maksimalna delovna napetost (linija-zemlja) UC
110V DC
Stopnja zaščite 1kV/s (linija-zemlja) UP
600V
Izpušni tok (8/20µS, linija-zemlja) Iimp
2kA za vsak vodnik (14kA skupaj)
Nazivna napetost DC (linija-linija) UN
3,3V DC
Maksimalna delovna napetost (linija-linija) UC
3,5V DC
Stopnja zaščite 1kV/s (linija-linija) UP C3
20V
Izpušni tok (8/20µS, linija-linija) Iimp
100A
Zaščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Kapaciteta (linija-zemlja) @1MHz
1-2pF
Serijska odpornost
2,2 / linija
Nazivni tok IN
300mA / linija
Število stopenj zaščite
2 (GDT, TVS)
Ločen element
Odpornost na udarce
Linija PoE
Nazivna napetost DC (linija-linija) UN
58V DC
Maksimalna delovna napetost (linija-linija) UC
64V DC
Stopnja zaščite UP
93V
Izpušni tok (8/20µS, linija-linija) Iimp
100A
Izpušni tok (8/20µS, linija-zemlja) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
PoE delovni standard
v skladu z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
