PTF-54-EXT/PoE - 4-kanalni modul zaščite pred prenapolnjenjem za LAN omrežja - EWIMAR

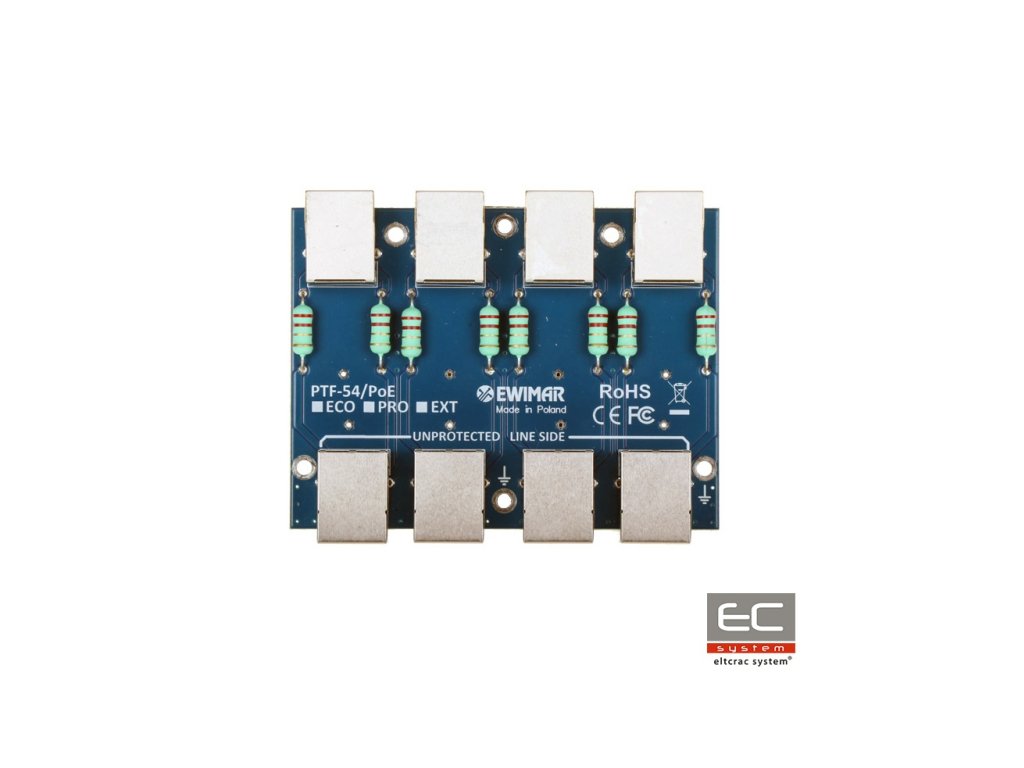

PTF-54-EXT/PoE je štirikanalni modul, ki je odgovoren za zaščito pred prenapolnjenjem, na primer IP kamer, LAN prestreznikov, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 10Base-T, 100Base-T. PTF-54-EXT/PoE je namenjen zaščiti naprav, nameščenih zunaj stavb, kot tudi na drogih in kovinskih konstrukcijah.Modul uporablja tehnologijo MOSFET, ki omogoča zelo visoko raven zaščite tako pred prenapolnjenjem kot tudi pred nenadnimi spremembami potencialnih razlik.Odlični parametri prenosa podatkov in visoka odpornost proti udarcem so doseženi z uporabo PCB plošč z zelo visoko vsebnostjo bakra, natančnim vodnikom vezij in aplikacijo inovativnih komponent. Na obeh straneh (zaščiteni - DEVICE in nezaščiteni - LINE) so bile uporabljene vtičnice RJ-45, kar omogoča, da se moduli povezujejo z drugimi patch paneli, ki služijo kot zaključek LAN kablov. Naprava ne sme biti uporabljena v povezavi s standardnimi patch paneli z vtičnicami LSA (Krone), ker je odpornost njihovih vezij na udarce prenizka in se lahko poškodujejo v primeru prenapolnjenja. Kot zaključek LAN kablov se najbolje uporabljajo patch panele z moduli tipa Keystone.Za montažo je treba uporabiti namensko osnovo PTU/PTF-5-RACK, ki sprejme največ 4 moduli različnih vrst, ali pa vsebuje en modul ohišja PTF-5-BOX. Ozemljenje naprave se izvede preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede s priloženim kablom, ki je pritrjen na skupno ozemlje ohišja.
Način montaže modulov v namenskem Rack ohišju
Način montaže modula v plastičnem ohišju
Tehnična specifikacija:
Podatkovna linija
Število LAN kanalov
4
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zasukan par kategorije 5, 5e in 6
Vhodna vtičnica (kabel)
Vtičnica RJ-45
Izhodna vtičnica (naprava)
Vtičnica RJ-45
Tipi uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nazivna enosmerna napetost (linija-zemlja) UN
90V DC
Maksimalna delovna napetost (linija-zemlja) UC
110V DC
Raven zaščite pri 1kV/s (linija-zemlja) UP
600V
Izdolžni tok (8/20µS, linija-zemlja) Iimp
2kA na vsak vodnik (14kA skupaj)
Nazivna enosmerna napetost (linija-linija) UN
3,3V DC
Maksimalna delovna napetost (linija-linija) UC
3,5V DC
Raven zaščite pri 1kV/s (linija-linija) UP C3
8V
Izdolžni tok (8/20µS, linija-linija) Iimp
2kA ob upoštevanju delovanja MOSFET
Z zaščitenimi linijami
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Kapaciteta (linija-zemlja) @1MHz
1-2pF
Serijska upornost
6 / linijo
Nazivni tok IN
300mA / linijo
Število stopenj zaščite
3 (GDT, MOSFET, TVS)
Izpustni element
Super hiter MOSFET varovalka
PoE linija
Nazivna enosmerna napetost (linija-linija) UN
58V DC
Maksimalna delovna napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izdolžni tok (8/20µS, linija-linija) Iimp
100A
Izdolžni tok (8/20µS, linija-zemlja) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Standard delovanja PoE
skladnost z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
