PTF-58R-PRO/PoE - 8-kanalna zaščita LAN omrežij - EWIMAR

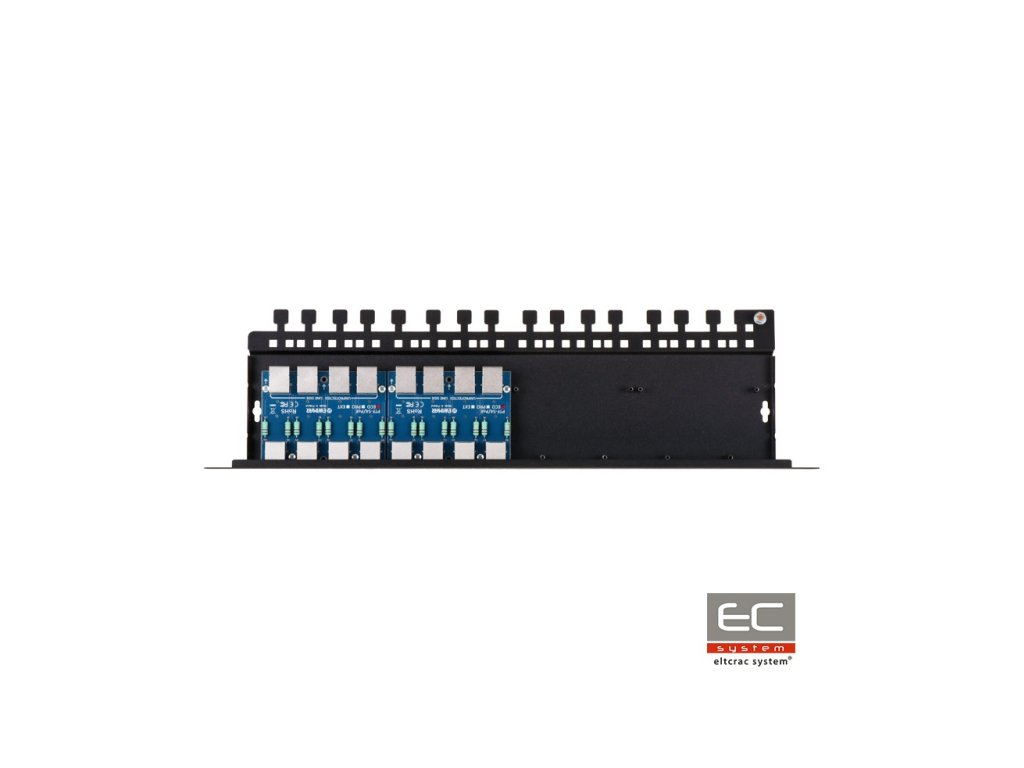

PTF-58R-PRO/PoE je osemkanalna zaščita, odgovorna za zaščito pred prenapolnjenjem, med drugim za IP kamere, LAN stikala, usmerjevalnike, dostopne točke WiFi in druge naprave, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena za omrežja 10Base-T in 100Base-T. Naprava je sestavljena iz dveh modulov PTF-54-PRO/PoE,montiranih na namenskem osnovnem okviru PTU/PTF-5RACK. Lahko se razširi največ na 16 kanalov s priklopom dveh dodatnih modulov serije PTF-54 ali PTU-54 na osnovno enoto. PTF-58R-PRO/PoE je namenjen zaščiti naprav, nameščenih zunaj stavb.Odlični parametri prenosa podatkov in visoka odpornost na udarce so doseženi z uporabo PCB plošč z zelo visokim vsebnostjo bakra, natančnim vodenjem vezij in uporabo inovativnih komponent. Na obeh straneh (zaščiteni - DEVICE in nezaščiteni - LINE) so bile uporabljene vtičnice RJ-45 kar omogoča modulom, da se povežejo z drugimi patch paneli, ki tvorijo končnice LAN kablov. Naprava se ne sme uporabljati v kombinaciji s standardnimi patch paneli z vtičnicami LSA (Krone), saj je odpornost njihovih vezij na udarce premajhna in se lahko poškodujejo med prenapolnjenjem. Kot končnica LAN kablov je najbolje uporabljati patch panele z moduli tipa Keystone. Uzemljitev naprave se izvede z montažnimi vijaki ohišja Rack kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede z uporabnikom priloženim kablom, pritrjenim na skupno uzemljitveno točko ohišja. Priporočeni način za zagotavljanje najvišje ravni zaščite je uporaba zaščitnih naprav na obeh straneh kablov: večkanalna na strani LAN preklopne naprave in posamezna na strani končnih naprav.
Zaščita pred prenapolnjenjem za internetne kamere
Tehnična specifikacija:
Podatkovna povezava
Število LAN kanalov
8
Možnost širjenja
Do 16 kanalov
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zasukana pari kategorije 5, 5e in 6
Vhodni konektor (kabel)
RJ-45 vtičnica, zaščitena
Izhodni konektor (naprava)
RJ-45 vtičnica, zaščitena
Vrste uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nazivna napetost DC (linija-zemlja) UN
90V DC
Maksimalna delovna napetost (linija-zemlja) UC
110V DC
Raven zaščite 1kV/s (linija-zemlja) UP
600V
Izhodni tok (8/20µs, linija-zemlja) Iimp
2kA na vsak vod (14kA skupaj)
Nazivna napetost DC (linija-linija) UN
3,3V DC
Maksimalna delovna napetost (linija-linija) UC
3,5V DC
Raven zaščite 1kV/s (linija-linija) UP C3
20V
Izhodni tok (8/20µs, linija-linija ) Iimp
100A
Zaščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Kapaciteta (linija-zemlja) @1MHz
1-2pF
Serijska odpornost
2,2 / linija
Nazivni tok IN
300mA / linija
Število zaščitnih stopenj
2 (GDT, TVS)
Odstranjevalni element
Udarni rezistor
PoE linija
Nazivna napetost DC (linija-linija) UN
58V DC
Maksimalna delovna napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izhodni tok (8/20µs, linija-linija) Iimp
100A
Izhodni tok (8/20µs, linija-zemlja) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Standard delovanja PoE
v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
