PTU-516R-EXT/PoE - 16-kanalna zaščita omrežja LAN - EWIMAR

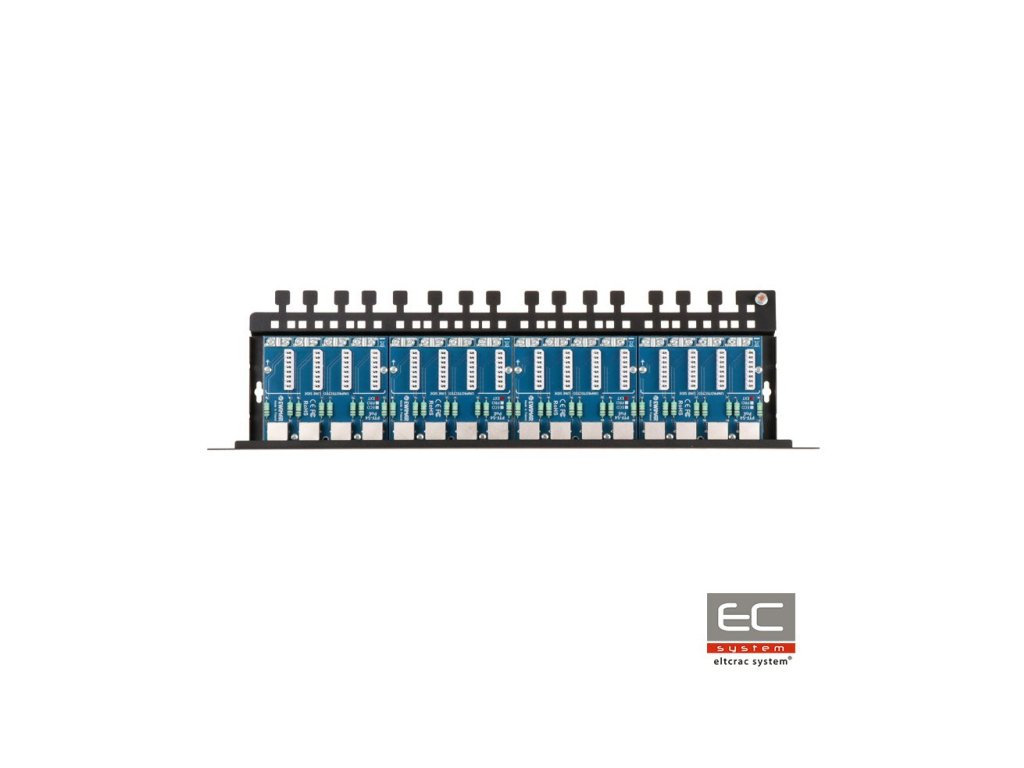

PTU-516R-EXT/PoE je šestnajst kanalna zaščita, odgovorna za zaščito pred prenapolnjenjem, npr. IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena za mreže 100Base-T. Napravo sestavljajo štirje moduli PTU-54-PRO/Poe,montirani na namensko podlago PTU/PTF-5RACK. PTU-516R-EXT/PoE je namenjena zaščiti naprav, nameščenih na zunanjih straneh stavb, kot tudi na stebrih in kovinskih konstrukcijah. Modul uporablja tehnologijo MOSFET , zaradi katere je mogoče doseči zelo visoko raven zaščite pred prenapolnjenjem in nenadnimi spremembami potencialov.Odlični parametri prenosa podatkov in visoka odpornost proti udarcem so doseženi z uporabo tiskanih vezij z zelo visokim deležem bakra, natančnim usklajevanjem vezij in uporabo inovativnih komponent. Na zaščiteni strani (DEVICE) se uporabljajo vtičnice RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je opremljena s konektorji tipa LSA, ki omogočajo neposredno priključitev kablov brez uporabe konektorjev RJ-45. Takšna rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistem Patch Panel za neposredno pritrditev LAN kablov. Uzemljenje naprave poteka prek montažnih vijakov omare Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Priključitev se izvede s priloženim kablom, ki se priključi na skupno zemljosklep notranjosti omare. Priporočeni način zagotavljanja najvišje stopnje zaščite je uporaba zaščite na obeh straneh kablov: večkratna na strani LAN stikala in enojna na strani končnih naprav. Za učinkovito zaščito pred prenapolnjenjem ne smejo biti zaščite serije EXT povezane na eni strani kabla z zaščitami serije ECO na drugi strani kabla. Na drugi strani kabla bi morale biti uporabljene zaščite minimalne serije PRO in najbolje serije EXT, kar povečuje napetost izolacijskega bufferja.
Primer zaščite pred prenapolnjenjem industrijske mreže LAN
Tehnična specifikacija:
Podatkovna povezava
Število LAN kanalov
16
Možnost razširitve
Nobena, samo menjava posameznih modulov
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zasukan par kategorije 5, 5e in 6
Vhodni konektor (LINE)
LSA konektor (Krone) - Prostornina zaslona
Izhodni konektor (DEVICE)
RJ-45 vtičnica, zasenčena
Tipi uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nazivno napetost DC (linija-zemlja) UN
90V DC
Max. delovno napetost (linija-zemlja) UC
110V DC
Raven zaščite 1kV/s (linija-zemlja) UP
600V
Izhodna tok (8/20µS, linija-zemlja) Iimp
2kA na vsako jedro kabla (14kA skupaj)
Nazivno napetost DC (linija-linija) UN
3,3V DC
Max. delovno napetost (linija-linija) UC
3,5V DC
Raven zaščite 1kV/s (linija-linija) UP C3
8V
Izhodna tok (8/20µS, linija-linija) Iimp
2kA ob upoštevanju delovanja MOSFET
Zaščitene linije
1-2, 3-6
Kapacitivnost (linija-linija) @1MHz
6-15pF
Kapacitivnost (linija-zemlja) @1MHz
1-2pF
Serijski upor
6 / linija
Nazivni tok IN
300mA / linija
Število zaščitnih stopenj
3 (GDT, MOSFET, TVS)
Črte izhlapevanja
Super hitra zaščita MOSFET
PoE linija
Nazivno napetost DC (linija-linija) UN
58V DC
Max. delovno napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izhodna tok (8/20µS, linija-linija) Iimp
100A
Izhodna tok (8/20µS, linija-zemlja) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
PoE standard izpolnjevanja
skladen z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Izgube moči PoE na veznih zaščitnih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
IEEE 802.3bt, Tip 3, možnost AB: 1,2W @54VDC
*) podatki za maksimalno predvideno obremenitev
Skupne lastnosti
Dimenzije
480 x 41 x 130 (mm)
Uporaba
Zaščita naprav, nameščenih na kovinskih konstrukcijah
