PTU-54-ECO/PoE - 4-kanalni modul zaščitnika prenapolnjenja omrežja LAN - EWIMAR

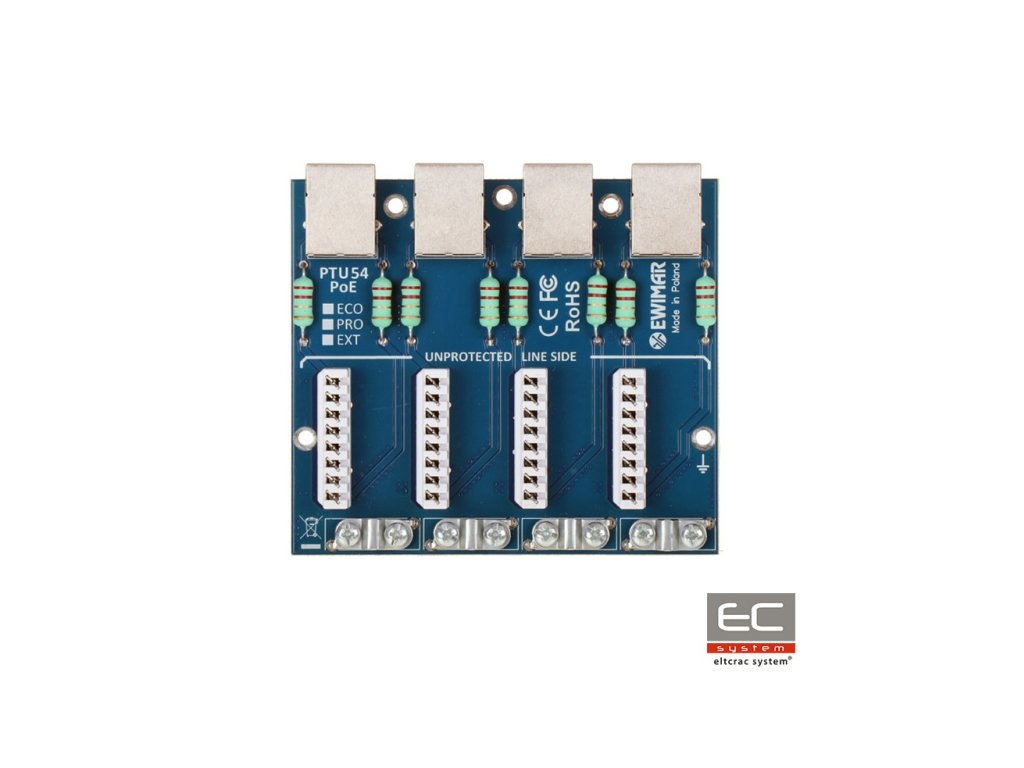

PTU-54-ECO/PoE je štirikanalni modul, odgovoren za zaščito pred prenapolnjenjem, npr. IP kamer, LAN stikal, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 10Mbit in 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5 , 5e in 6. Modul je namenjen za omrežja 10Base-Tx, 100Base-T/Tx. PTU-54-ECO/PoE je namenjen zaščiti naprav, nameščenih znotraj stavb.Odlične lastnosti prenosa podatkov in visoka odpornost na udarce so dosežene s pomočjo uporabo PCB plošč z zelo debelim vsebnostjo bakra, natančnim vodenjem vezij in aplikacijo inovativnih komponent. Na zaščiteni strani (DEVICE) so bile uporabljene vtičnice RJ-45, kar omogoča hitro menjavo kablov. Nezaščitena stran je bila opremljena s konektorji tipa LSA, ki omogočajo neposredno namestitev kablov brez uporabe RJ-45 konektorjev. To rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistem povezovanja Patch Panel za neposredno priključitev LAN kablov. Za montažo modula je potrebno uporabiti osnovo PTU/PTF-5-RACK, ki lahko sprejme največ 4 module različnih tipov. Ozemljitev naprave je izvedena preko montirnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, menjavo ali širitev modula. Povezava se izvede s priloženim kablom, ki se pripne na skupno ozemljitveno točko ohišja.
Način konstrukcije zaščitnega patch panela za omrežja LAN
Tehnična specifikacija:
Podatkovna linija
Število kanalov LAN
4
Podprte vrste omrežij LAN
10Base-T, 100Base-T, zasukana dvojica kategorije 5, 5e in 6
Vhodni konektor (kabel)
Konektor LSA (Krone) + Oklop
Izhodni konektor (naprava)
Vtičnica RJ-45
Vrste uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nominálno napetost DC (linija-zemlja) UN
90V DC
Max. trajno delovno napetost (linija-zemlja) UC
110V DC
Raven zaščite 1kV/s (linija-zemlja) UP
600V
Izdajni tok (8/20µS, linija-zemlja) Iimp
100A
Nominálno napetost DC (linija-linija) UN
3,3V DC
Max. trajno delovno napetost (linija-linija) UC
3,5V DC
Raven zaščite 1kV/s (linija-linija) UP C3
20V
Izdajni tok (8/20µS, linija-linija) Iimp
100A
Zaščitene linije
1-2, 3-6
Kapacitivnost (linija-linija) @1MHz
6-15pF
Kapacitivnost (linija-zemlja) @1MHz
1-2pF
Serijski upor
2,2 / linijo
Nominálno tok IN
300mA / linijo
Število zaščitnih stopenj
1 (hibridni)
PoE linija
Nominálno napetost DC (linija-linija) UN
58V DC
Max. trajno delovno napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izdajni tok (8/20µS, linija-linija) Iimp
100A
Izdajni tok (8/20µS, linija-zemlja) Iimp
100A
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Delovni standard PoE
v skladu z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
