PTU-54-EXT/PoE - 4-kanalni modul zaščitne prenapetostne zaščite omrežja LAN - EWIMAR

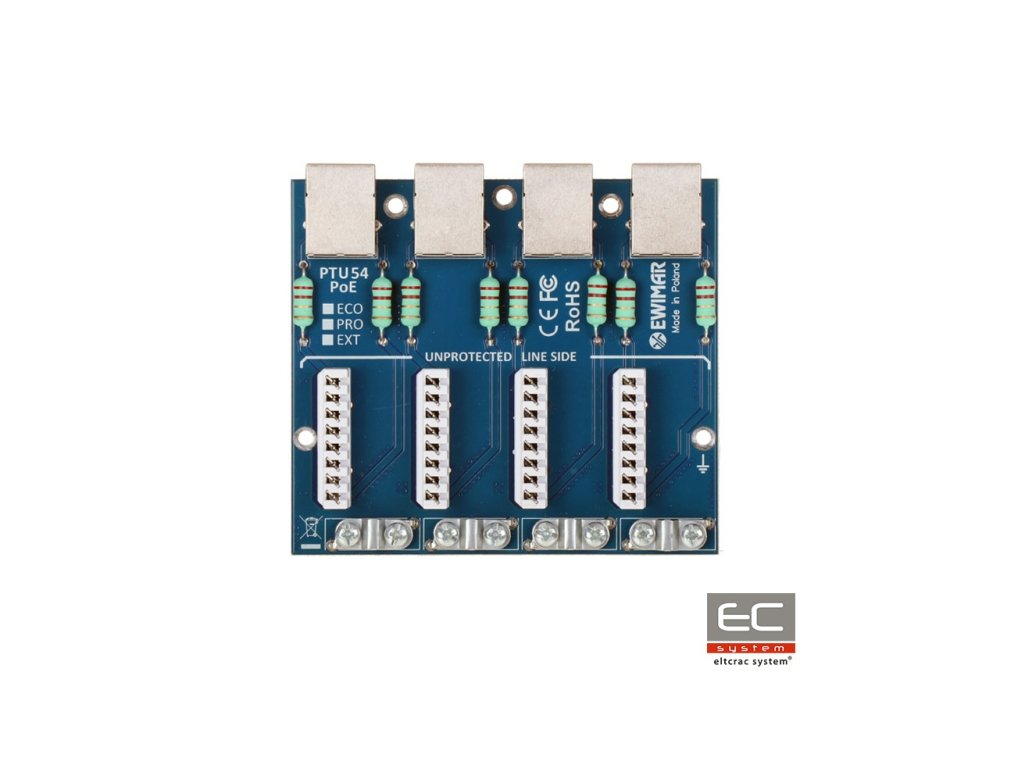

PTU-54-EXT/PoE je štirikanalni modul, ki je odgovoren za zaščito pred prenapetostmi, vključno z IP kamerami, LAN stikali, usmerjevalniki, dostopnimi točkami WiFi in drugimi napravami, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 10Base-T, 100Base-T. PTU-54-EXT/PoE je namenjen za zaščito naprav, nameščenih zunaj stavb, na stebrih in kovinskih konstrukcijah.Modul uporablja tehnologijo MOSFET, zahvaljujoč kateri je mogoče doseči zelo visoko raven zaščite pred prenapetostmi in nenadnimi spremembami potencialnih razlik.Odlične parametre prenosa podatkov in visoko odpornost na udarce so dosežene s uporabo PCB plošč z zelo debelo bakreno plastjo, natančnim vodenjem krožnih vezij in uporabo inovativnih komponent. Na zaščiteni strani (DEVICE) so bili uporabljeni konektorji RJ-45, kar omogoča hitro povezovanje kablov. Nezaščitena stran je opremljena s konektorji tipa LSA, ki omogočajo neposredno povezavo kablov brez uporabe RJ-45 vtičev. Takšno rešitev zagotavlja učinkovito zaščito pred prenapetostmi in ustvarja povezovalni sistem Patch Panel za neposredno pritrditev LAN kablov. Za montažo modula je potrebno uporabiti osnovo PTU/PTF-5-RACK, ki sprejme največ 4 module različnih tipov. Uzemljenje naprave je zagotovljeno preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede s priloženim kablom, ki je pritrjen na skupno ozemljitveno točko ohišja.
Način gradnje zaščitnega patch panela s spojkami LSA (Krone)
Tehnična specifikacija:
Podatkovna linija
Število LAN kanalov
4
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zasukani pari kategorije 5, 5e in 6
Vhodna povezava (kabel)
LSA konektor (Krone)
Izhodna povezava (naprava)
RJ-45 vtič
Tipi uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Imensko DC napetost (linija-zemlja) UN
90V DC
Maksimalno delovno napetost (linija-zemlja) UC
110V DC
Raven zaščite 1kV/s (linija-zemlja) UP
600V
Izpustni tok (8/20S, linija-zemlja) Iimp
2kA za vsako žico (skupaj 14kA)
Imensko DC napetost (linija-linija) UN
3,3V DC
Maksimalno delovno napetost (linija-linija) UC
3,5V DC
Raven zaščite 1kV/s (linija-linija) UP C3
8V
Izpustni tok (8/20S, linija-linija) Iimp
2kA v zvezi z delovanjem MOSFET
Zaščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Kapaciteta (linija-zemlja) @1MHz
1-2pF
Serijski upor
6 / linijo
Imenovani tok IN
300mA / linijo
Število zaščitnih ravni
3 (GDT, MOSFET, TVS)
Izolacijski element
Zelo hiter MOSFET varovalka
PoE linija
Imensko DC napetost (linija-linija) UN
58V DC
Maksimalno delovno napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izpustni tok (8/20S, linija-linija) Iimp
100A
Izpustni tok (8/20S, linija-zemlja) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Delovni standard PoE
v skladu z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
