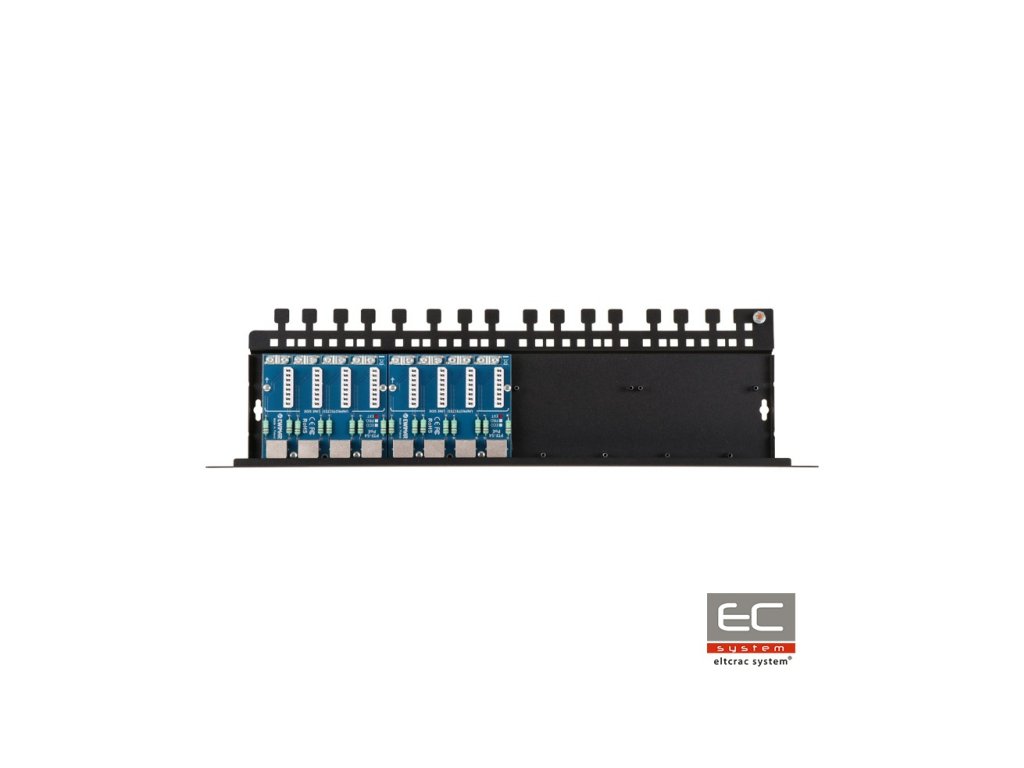

PTU-58R-ECO/PoE - 8-kanalna zaščita omrežja LAN - EWIMAR
PTU-58R-ECO/PoE je osemkanalna zaščita, odgovorna za zaščito pred prenapolnjenjem m.in. IP kamer, LAN switch-ev, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena omrežjem 10Base-T, 100Base-T. Napravo sestavljata dva modula PTU-54-ECO/Poe,nameščena na namenjeni osnovi PTU/PTF-5RACK. Lahko se razširi na največ 16 kanalov z namestitvijo dveh dodatnih modulov serije PTF-54 ali PTU-54.PTU-58R-ECO/PoE je namenjena zaščiti naprav nameščenih v notranjosti.Odlični parametri prenosa podatkov in visoka odpornost na udarce so doseženi zahvaljujoč uporabi PCB plošč z zelo visoko vsebnostjo bakra, natančnemu vodniku vezij in uporabi inovativnih komponent. Na zaščiteni strani (DEVICE) so uporabljeni vtiči RJ-45, kar omogoča hitro preklaplanje kablov. Nezaščitena stran je opremljena s konektorji tipa LSA, ki omogočajo neposredno povezavo kablov brez uporabe konektorjev RJ-45. Takšno rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistem povezav Patch Panel za neposredno pritrditev LAN kablov. Ozemljitev naprave se izvede s pomočjo namestitvenih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali razširitev modula. Povezava se izvede s priloženim kablom, ki je pritrjen na skupno ozemljitveno točko ohišja. Priporočeni način za zagotovitev najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkratna na strani LAN stikala in enostavna na strani končnih naprav.
Namestitev LAN s pomočjo zaščitnega patch panela
Tehnične specifikacije:
Podatkovna linija
Število LAN kanalov
8
Možnost razširitve
Na 16 kanalov
Podprti tipi LAN omrežij
10Base-T, 100Base-T, zviti par kategorije 5, 5e in 6
Vhodni konektor (LINE)
LSA (Krone) + objemka zaslona
Izhodni konektor (DEVICE)
Vtičnica RJ-45, zasenčena
Tipi uporabljenih kablov
UTP / FTP kategorije 5, 5e in 6
Nazivno napetost DC (linija-zemlja) UN
90V DC
Največje delovno napetost (linija-zemlja) UC
110V DC
Raven zaščite 1kV/s (linija-zemlja) UP
600V
Izhodni tok (8/20µS, linija-zemlja) Iimp
100A
Nazivno napetost DC (linija-linija) UN
3,3V DC
Največje delovno napetost (linija-linija) UC
3,5V DC
Raven zaščite 1kV/s (linija-linija) UP C3
20V
Izhodni tok (8/20µS, linija-linija) Iimp
100A
Zaščitene linije
1-2, 3-6
Kapaciteta (linija-linija) @1MHz
6-15pF
Kapaciteta (linija-zemlja) @1MHz
1-2pF
Serijski upor
2,2 / linijo
Nazivni tok IN
300mA / linijo
Število zaščitnih stopenj
1 (hibridna)
PoE linija
Nazivno napetost DC (linija-linija) UN
58V DC
Največje delovno napetost (linija-linija) UC
64V DC
Raven zaščite UP
93V
Izhodni tok (8/20µS, linija-linija) Iimp
100A
Izhodni tok (8/20µS, linija-zemlja) Iimp
100A
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Standard dela PoE
v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
