PTU-58R-PRO/PoE - 8-kanalna zaščita omrežja LAN - EWIMAR

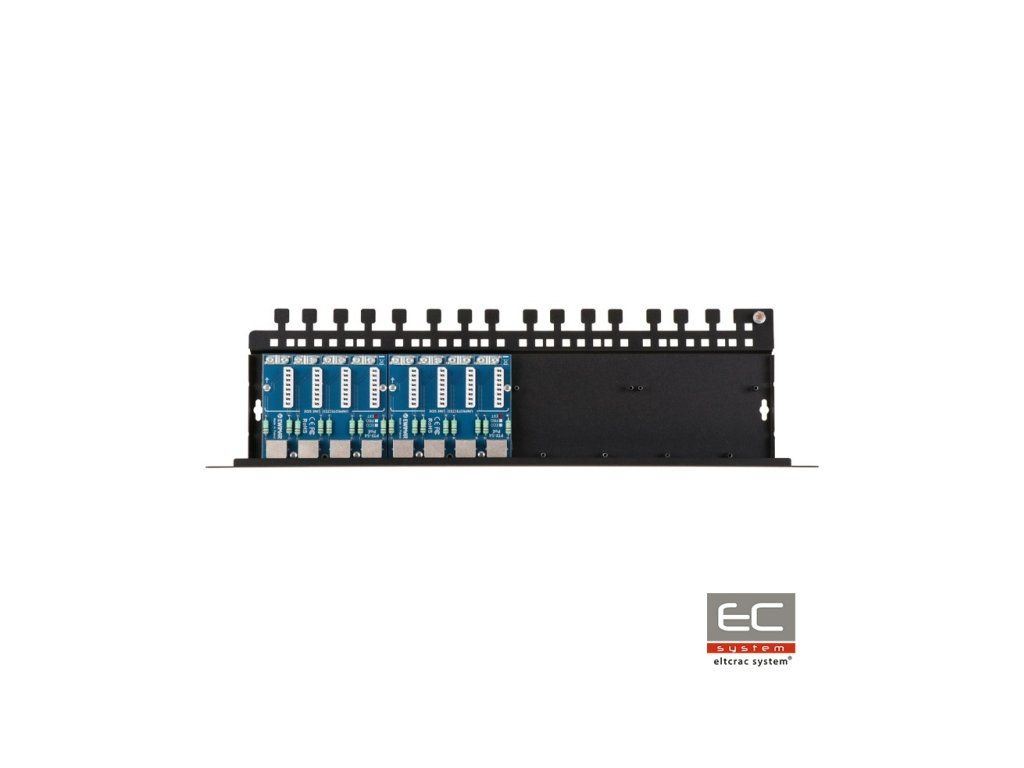

PTU-58R-PRO/PoE je osemkanalna zaščita odgovorna za zaščito pred prenapolnjenjem npr. IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena omrežjem 100Base-T. Naprava je sestavljena iz dveh modulov PTU-54-PRO/Poe,montiranih na namenski podlagi PTU/PTF-5RACK. Lahko se razširi maksimalno na 16 kanalov s povezovanjem dveh dodatnih modulov serije PTF-54 ali PTU-54 na podlago.PTU-58R-ECO/PoE je namenjena zaščiti naprav, nameščenih zunaj stavb.Odlični parametri prenosa podatkov in visoka odpornost proti prenapolnjenju so doseženi z uporabo PCB z zelo močno vsebnostjo bakra, natančnim vodenjem vezij in uporabo inovativnih komponent. Na zaščiteni strani (DEVICE) so bili uporabljeni konektorji RJ-45, kar omogoča hitro preklapljanje vodnikov. Nezaščitena stran je bila opremljena s konektorji tipa LSA, ki omogočajo neposredno povezovanje vodnikov brez uporabe konektorjev RJ-45. Takšna rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistem povezovalnega Patch panela za neposredno pritrjevanje LAN kablov. Uzemnjevanje naprave poteka preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Pri povezovanju se uporablja priložen kabel, pritrjen na skupno ozemljitveno točko ohišja. Priporočeni način zagotavljanja najvišjega nivoja zaščite je uporaba zaščitnih elementov na obeh straneh kablov: večkratni na strani LAN stikala in posamezni na strani končnih naprav.
Shema zaščitenega omrežja LAN
Tehnična specifikacija:
Podatkovna linija
Število LAN kanalov
8
Možnost razširitve
Do 16 kanalov
Podprti tipi LAN omrežij
10Base-T, 100Base-T, navojni par kategorije 5, 5e in 6
Vhodni konektor (kabel)
Konektor LSA (Krone) + zaslonjen priključek
Izhodni konektor (naprava)
Konektor RJ-45, zaslonjen
Uporabljeni tipi kablov
UTP / FTP kategorije 5, 5e in 6
Nominano napetost DC (linija-zem) UN
90V DC
Maksimalno delovno napetost (linija-zem) UC
110V DC
Nivo zaščite 1kV/s (linija-zem) UP
600V
Izpušni tok (8/20µS, linija-zem) Iimp
2kA za vsako žico vodnika (14kA skupaj)
Nominano napetost DC (linija-linija) UN
3,3V DC
Maksimalno delovno napetost (linija-linija) UC
3,5V DC
Nivo zaščite 1kV/s (linija-linija) UP C3
20V
Izpušni tok (8/20µS, linija-linija) Iimp
100A
Zaščitene linije
1-2, 3-6
Kapacita (linija-linija) @1MHz
6-15pF
Kapacita (linija-zem) @1MHz
1-2pF
Serijski upor
2,2 / linijo
Nomineren tok IN
300mA / linijo
Število stopenj zaščite
2 (GDT, TVS)
Preklopni element
Impulzni upor
Linija PoE
Nominano napetost DC (linija-linija) UN
58V DC
Maksimalno delovno napetost (linija-linija) UC
64V DC
Nivo zaščite UP
93V
Izpušni tok (8/20µS, linija-linija) Iimp
100A
Izpušni tok (8/20µS, linija-zem) Iimp
2kA
Zaščitene pare
(1+2)-(3+6), (4+5)-(7+8)
Standard delovanja PoE
v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Izgube moči PoE na zaščitnih vezjih
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
IEEE 802.3bt, Tip 3, možnost AB: 1,2W @54VDC
*) podatki za maksimalno predpostavljeno obremenitev
